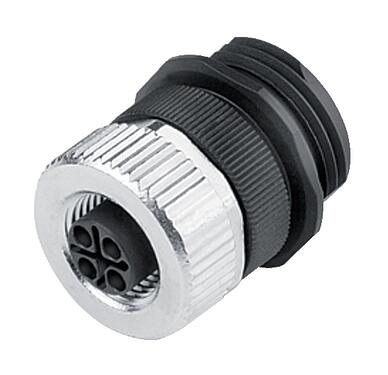

  4. M12 Toma de brida, Número de contactos: 3+PE, sin blindaje, tornillo extraíble, IP68, UL, VDE, M20x1,5
Número de orden: 99 0694 500 04

M12 Toma de brida, Número de contactos: 3+PE, sin blindaje, tornillo extraíble, IP68, UL, VDE, M20x1,5

M12-S, serie 814, Tecnología de automatización - voltaje y fuente de alimentación
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 99 0694 500 04
Diseño de conector Toma de brida
Tipo estándar DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación tornillo extraíble
Grado de protección IP68
Área de la sección transversal máx. 1,50 mm² / AWG 16
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 20.50
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 630 V
Voltaje de impulso nominal 6000 V
Corriente nominal (40 ° C) 12,0 A
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Material de la carcasa PA
Material del cuerpo de contacto PA
Material de contacto CuZn (latón)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 7d452b0c-c274-41c0-aee5-e833a6018871
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  4. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  5. En el caso de los conectores de cable con anillo roscado metálico, es imprescindible asegurar la conexión con el contacto de protección PE del conector del aparato. No se permite la conexión de cables entre conectores de aparatos que no estén conectados al contacto PE. El usuario debe garantizar una conexión continua del conductor de protección.
