Número de orden: 09 5260 10 04

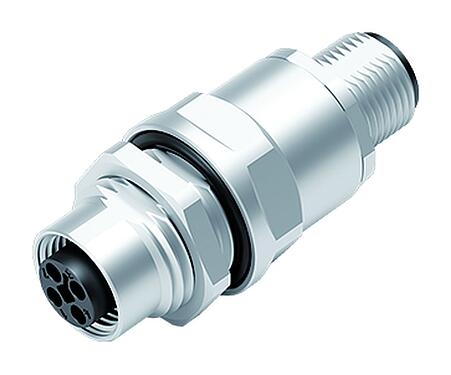

M12 Casquillo del armario de distribución, Número de contactos: 4, blindado, enchufable, IP67, UL, M12x1,0
M12-T, serie 813, Tecnología de automatización - voltaje y fuente de alimentación
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 09 5260 10 04 |
| Diseño de conector | Casquillo del armario de distribución |
| Tipo estándar | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Versión | Casquillo del armario de distribución |
| Sistema de bloqueo de conector | tornillo |
| Terminación | enchufable |
| Grado de protección | IP67 |
| Rango de temperatura desde / hasta | -40 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 41.99 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 63 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 12,0 A |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | blindado |
Material
másmenos| Material de la carcasa | CuZn (Latón niquelado) |
| Material del cuerpo de contacto | PA negro |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 1d47f8d5-7ad5-4264-991f-b05d8cad2d33 |
Autorizaciones / aprobaciones
másmenos| Approvals | UL |
Clasificaciones
másmenos| ETIM 9.0 | EC003569 |
Declaraciones de conformidad
másmenos| Directiva de bajo voltaje | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
