Número de parte: 77 4530 4529 50704-0300

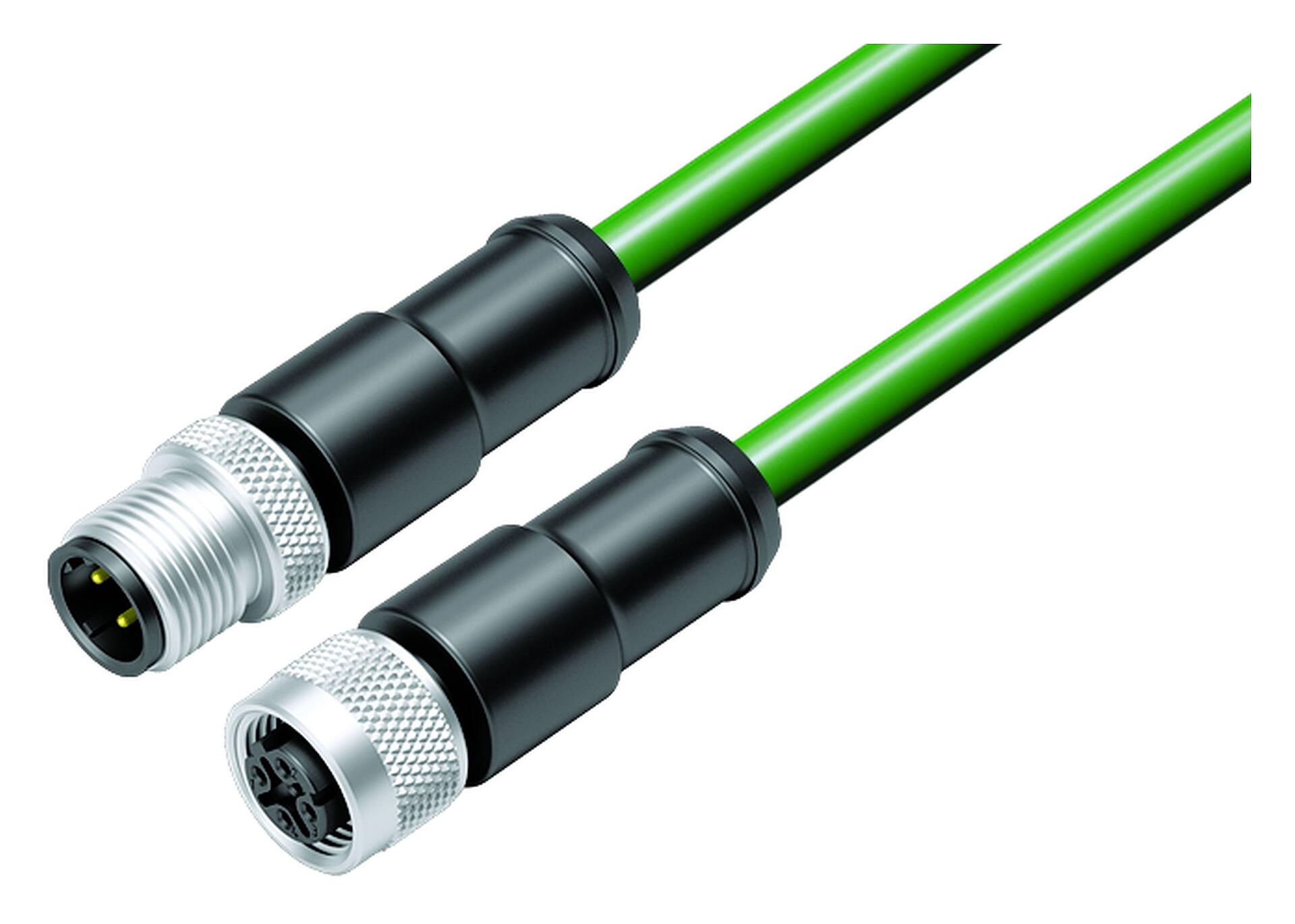

M12 Cable de conexión conector de cable macho - conector de cable hembra, Número de contactos: 4, blindado, moldeado en el cable, IP67, UL, Profinet/Ethernet CAT5e, PUR, verde, 4 x AWG 22, 3 m
M12-D, serie 876, Tecnología de automatización - transmisión de datos
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 77 4530 4529 50704-0300 |
| Diseño de conector | Cable de conexión conector de cable macho - conector de cable hembra |
| Tipo estándar | DIN EN 61076-2-101 |
| Codificación | código X |
| Longitud del cable | 3 m (Otras longitudes disponibles previa solicitud). |
| Versión | Cable de conexión |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP67 |
| Sección de conexión | 1 x 4 x AWG 22 |
| Rango de temperatura desde / hasta | -40 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 226.46 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 2500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | I |
| Cumplimiento de EMV | blindado |
Material
másmenos| Material del cuerpo de contacto | PUR |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS presentes | 05e1e0a0-dedb-4e51-9bfa-09cf27921c00 |
Datos de cable
másmenos| Estructura del cable | |
| Tipo de cable | Profinet/Ethernet CAT5e |
| Diámetro del cable | 6,7 mm |
| Sección transversal | 4 x AWG 22 |
| carcasa de material | PUR |
| Aislamiento de un solo cable | Poliolefina |
| Estructura de un solo cable | AWG 22/7 |
| Color del cable | verde |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 15 x Ø |
| Ciclos de flexión | 2 millones |
| Aceleración permitida | máx. 2 m/s² |
| Distancia de viaje, horizontal | a 5 m/s² -> 5 m |
| Distancia de viaje, vertical | a 5 m/s² -> 5 m |
| Velocidad de viaje | ≤ 200 m / min (5 m de distancia horizontal) |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -20 °C / 60 °C |
| Cable de rango de temperatura fijo de / a | -40 °C / 80 °C |
Autorizaciones / aprobaciones
másmenos| Approvals | UL |
Clasificaciones
másmenos| ETIM 9.0 | EC002638 |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
