Número de orden: 99 3732 203 04

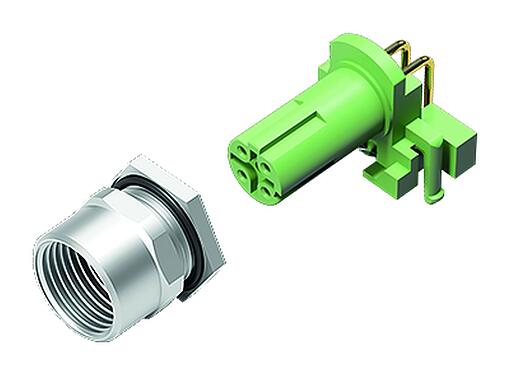

M12 Toma de brida, Número de contactos: 4, blindable, THR, IP67, UL

M12-D, serie 876, Tecnología de automatización - transmisión de datos
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 99 3732 203 04
Diseño de conector Toma de brida
Tipo estándar DIN EN 61076-2-101
Versión Conector hembra en ángulo
Sistema de bloqueo de conector tornillo
Terminación THR
Grado de protección IP67
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 10.81
Número de arancel aduanero 85369010
País de origen HU
Voltaje nominal 250 V
Voltaje de impulso nominal 2500 V
Corriente nominal (40 ° C) 4,0 A
Resistencia de aislamiento > 1010 Ω
Grado de contaminación 3
Velocidad de transmisión CAT 5
Categoría de sobrevoltaje II
Grupo de materiales II
Cumplimiento de EMV blindable
Conexión de pantalla placa de protección
Material de la carcasa CuZn (Latón niquelado)
Material del cuerpo de contacto PA
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
Material de bloqueo CuZn (latón)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 3bb2aa14-3a88-4cd9-a77b-b8666a1a5e2d
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
