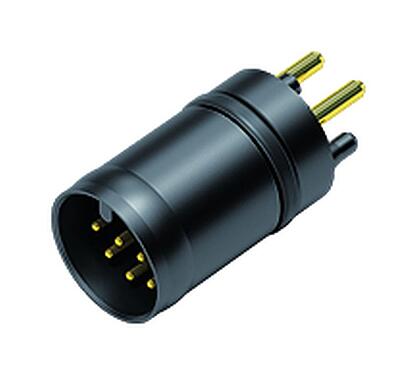

Número de parte: 86 7047 0000 00009
Enchufe integrado, Número de contactos: 2+7, Ccontacto 1+2 THR / Contacto 3-9 SMT, IP67 enchufado y bloqueado
M12 Híbrido, serie 767, Tecnología de automatización - transmisión de datos
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 86 7047 0000 00009 |
| Diseño de conector | Enchufe integrado |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | Ccontacto 1+2 THR / Contacto 3-9 SMT |
| Grado de protección | IP67 enchufado y bloqueado |
| Rango de temperatura desde / hasta | -25 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 1.75 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | Potencia: 63 V, Señal: 12.5 V |
| Voltaje de impulso nominal | Potencia: 800 V, Señal: 500 V |
| Corriente nominal (40 ° C) | Señal de 0,5 A / 12 A Alimentación |
| Grado de contaminación | 2 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | I |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | e000918b-be91-4246-a1a2-e0dcdf3e5cb4 |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
