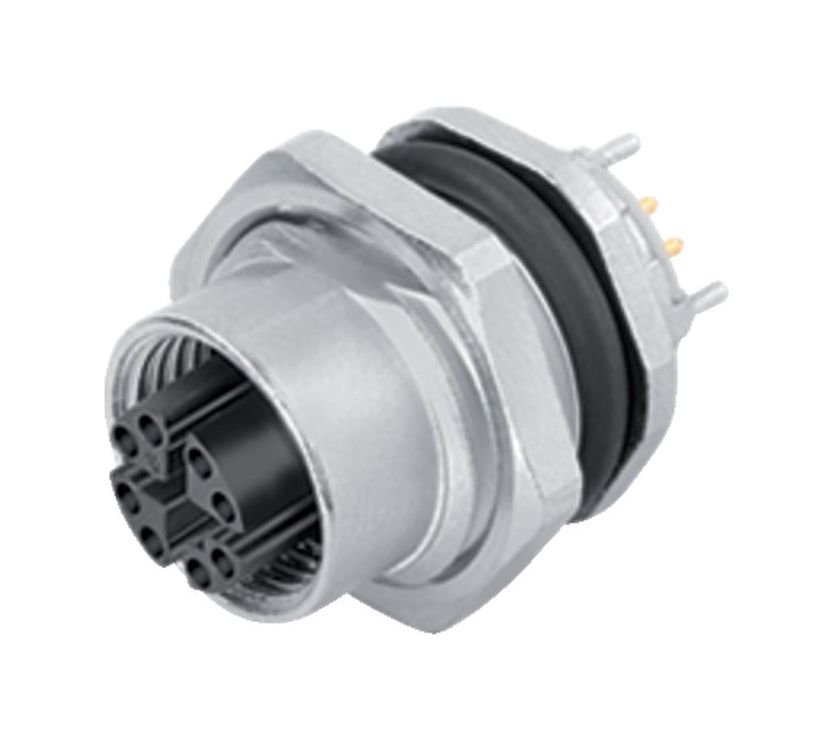

  4. M12 Toma de brida, Número de contactos: 8, blindable, THT, IP67, UL, M16x1,5, atornillable por delante
Número de orden: 09 3782 91 08

M12 Toma de brida, Número de contactos: 8, blindable, THT, IP67, UL, M16x1,5, atornillable por delante

M12-X, serie 876, Tecnología de automatización - transmisión de datos
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 09 3782 91 08
Diseño de conector Toma de brida
Tipo estándar DIN EN 61076-2-109
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación THT
Grado de protección IP67
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 14.68
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 50 V (AC) / 60 V (DC)
Corriente nominal (40 ° C) 0,5 A
Resistencia de aislamiento > 108 Ω
Grado de contaminación 3
Velocidad de transmisión CAT 6A
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV blindable
Conexión de pantalla Pin de escudo
Material de la carcasa Fundición de zinc niquelada
Material del cuerpo de contacto PA
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
Material de bloqueo CuZn (latón)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 9801c53c-21f9-4133-b458-fb4f56b996bc
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Aviso general de exención de responsabilidad
  1. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  2. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  3. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
