  4. M12 Toma de brida, Número de contactos: 8, blindable, SMT, IP68, M14x1,0
Número de orden: 99 3782 402 08

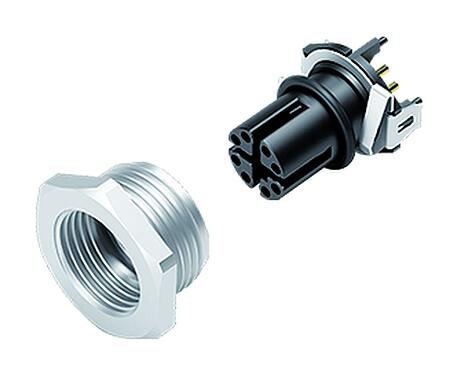

M12 Toma de brida, Número de contactos: 8, blindable, SMT, IP68, M14x1,0

M12-X, serie 876, Tecnología de automatización - transmisión de datos
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 99 3782 402 08
Diseño de conector Toma de brida
Tipo estándar DIN EN 61076-2-109
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación SMT
Grado de protección IP68
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Altura de instalación 13
Peso (gr) 15.0
Número de arancel aduanero 85444290
Voltaje nominal 50 V (AC) / 60 V (DC)
Corriente nominal (40 ° C) 0,5 A
Resistencia de aislamiento > 108 Ω
Grado de contaminación 3
Velocidad de transmisión CAT 6A
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV blindable
Conexión de pantalla placa de protección
Material de la carcasa PUR
Material del cuerpo de contacto PA
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
Material de bloqueo CuZn (latón)
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Aviso general de exención de responsabilidad
  1. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  2. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
