Protection même en l’absence de connexion
La particularité des connecteurs NCC réside dans la protection des contacts de l’embase à bride grâce à un capuchon plastique intégré à ressort. Celui-ci ferme l’interface dès que la connexion est débranchée et empêche toute pénétration de poussière, de saletés ou de liquides.La série 670 atteint un indice de protection IP54 à l’état non connecté et IP67 à l’état connecté, tandis que la série 770 offre une protection IP67 dans les deux cas.Ces connecteurs sont donc parfaitement adaptés aux applications nécessitant des connexions et déconnexions fréquentes, sans compromettre la protection de l’interface.
« Avec la famille NCC de binder, nous associons des exigences élevées en matière de protection à une manipulation simple. Notre objectif était de développer une solution offrant une protection maximale même à l’état non connecté, tout en restant robuste et intuitive à utiliser. La famille NCC illustre parfaitement notre volonté de mettre en œuvre des innovations proches de la pratique et orientées vers l’utilisateur », explique Jana Wagner, cheffe de produit chez binder.
Rapide, sûre et intuitive
Les connecteurs NCC sont équipés d’un verrouillage à baïonnette permettant une connexion rapide, sûre et sans outil. Avec plus de 1 000 cycles d’enfichage (série 670) et plus de 5 000 cycles (série 770), le système garantit un fonctionnement durablement fiable, même en cas d’utilisation fréquente.
Les embases à bride des deux séries intègrent un capuchon d’étanchéité dont le mécanisme à ressort a été conçu avec précision afin d’assurer un retour fiable et une étanchéité permanente.
Pour de nombreuses applications – de l’industrie à la technologie médicale
La famille NCC convient aux applications dans l’automatisation, les techniques de mesure et d’essai, les environnements de laboratoire ainsi que les dispositifs médicaux, où l’hygiène, la protection et la fiabilité sont essentielles.
Un exemple typique est celui des appareils de diagnostic médical : le connecteur y est fréquemment branché et débranché, tout en devant satisfaire aux exigences d’hygiène les plus strictes et offrir une protection contre les liquides. Dans les systèmes de mesure industriels, où des capteurs fonctionnent dans des environnements humides ou poussiéreux, le NCC assure des connexions sûres et durables.
Développés pour les environnements exigeants

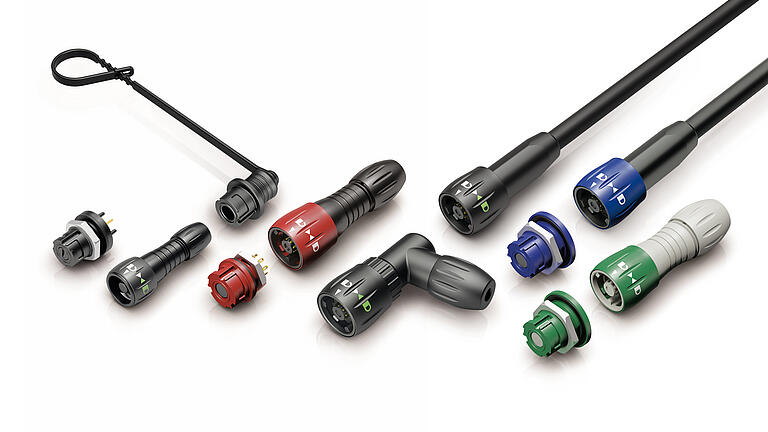

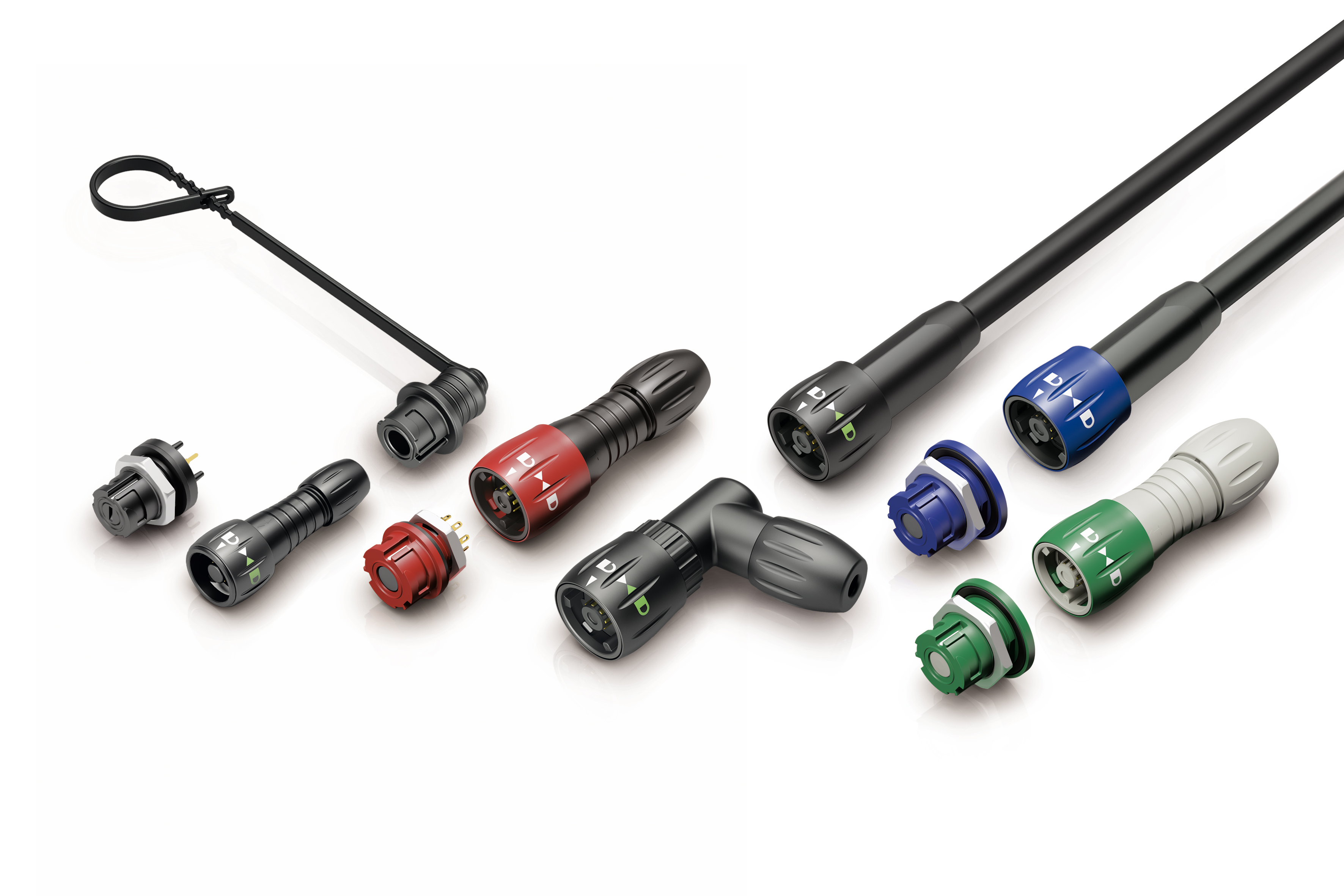

Avec les séries 670 et 770, binder propose des connecteurs compacts à 5 et 8 pôles avec verrouillage à baïonnette. Les deux séries répondent à un indice de protection IP67 à l’état connecté et trouvent leur application dans les techniques de mesure et d’essai, l’éclairage ou l’affichage de signaux. Le verrouillage à baïonnette empêche toute déconnexion accidentelle.
Pour la série 770, une version Medical-Grade gris blanc (proche RAL 9002) est également disponible. Elle est biocompatible conformément à la norme ISO 10993-5 et répond ainsi aux exigences de la technologie médicale.
Conclusion – Protection dans toutes les configurations de connexion
Avec la famille Not Connected Closed, binder propose une solution polyvalente pour les applications exigeant fiabilité, protection et simplicité d’utilisation – même à l’état non connecté.
La série NCC associe robustesse mécanique, indices de protection élevés et manipulation intuitive, incarnant ainsi une innovation orientée vers la pratique – « Made by binder ».
Données techniques
- Séries : 670 (subminiature), 770 (miniature)
- Nombre de pôles : 5 pôles (série 670), 8 pôles (série 770)
- Verrouillage : à baïonnette
- Indice de protection : Série 670 – IP54 (non connecté) / IP67 (connecté); Série 770 – IP67 (non connecté + connecté)
- Cycles d’enfichage : > 5 000
- Matériau : plastique, sans DEHP (version médicale)
- Applications : automatisation, technologie médicale, technique de mesure et d’essai, environnements de laboratoire, éclairage
