Connecteurs d‘automatisme - connecteurs pour électrovanne
Filtrer les produits
Nombre de pôles
Le nombre de contacts renseigne sur le nombre de pôles d’un connecteur.
Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
  • IP65Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les jets d’eau (buse) quel que soit l’angle de projection.
  • IP67Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
  • IP69KProtection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau par projection (buse) sous pression élevée (de 8 000 à 10 000 kPa) ou lors d’une opération de nettoyage au jet de vapeur, quel que soit l’angle de projection.
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
  • AdaptateurRaccord dont les deux côtés peuvent recevoir un connecteur. Par exemple, il est possible de réaliser des traversées d’armoire de commande ou encore de passer d’un modèle de verrouillage M8 à un modèle M12.
  • Connecteur d‘angle femelleConnecteur (femelle) avec sortie de câble coudée.
  • Connecteur femelle droiteConnecteur (femelle) avec sortie de câble droite. Ici, le câble est orienté dans le sens de l’enfichage.
  • Connecteur mâle droiteConnecteur (mâle) avec sortie de câble droite. Ici, le câble est orienté dans le sens de l’enfichage.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
CEM
La compatibilité électromagnétique (CEM) renvoie au blindage ou à la possibilité de blindage d’un connecteur. Ceci est nécessaire si les signaux ou les données transportés dans le connecteur ainsi que les appareils externes ne doivent pas être perturbés par des effets électromagnétiques.
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
  • Technologie d’automatisationLa numérisation croissante permet, avec les technologies de fabrication actuelles, de proposer des éléments toujours plus petits et performants dans le domaine de la technologie des capteurs et de la mise en réseau. Par technologie des capteurs, on entend l’acquisition de grandeurs physiques et leur conversion en grandeurs électriques. Ces grandeurs électriques sont converties en un signal numérique, lequel peut être transmis à d’autres participants au bus via des bus électroniques. La production automatisée doit devenir plus modulaire et plus flexible à l’avenir. Les connecteurs standardisés, tels que les modèles M8 et M12, sont utilisés ici de préférence. La disponibilité mondiale et l’adaptation des connecteurs à un large éventail d’applications a déjà permis des déclinaisons dans un grand nombre de variantes, dont le codage est un exemple.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
  • surmoulé sur le câbleLes fils individuels du toron sont confectionnés et le câble est moulé au connecteur par injection de plastique.

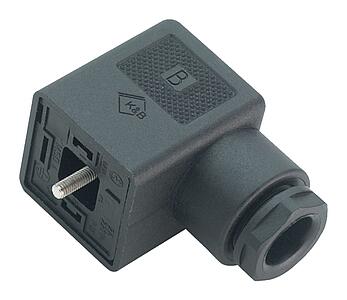

Connecteur de vanne type A - technologie d'automatisation

Les connecteurs pour électrovannes de la série 210 sont disponibles avec un boîtier bas ou standard. Ils sont conformes à la conception A selon la norme DIN EN 175301-803 (anciennement DIN 43650) et ont des contacts 2+PE et 3+PE. Ils ont une protection IP65/67 et sont disponibles en version à fermeture automatique et moulée. Pour l'indication visuelle de l'état, de nombreux modèles sont également disponibles en version LED. Votre équipement peut être protégé des pics de tension électrique par un circuit de protection optionnel situé à l'intérieur du connecteur de l'électrovanne.
