Nombre de pôles
Le nombre de contacts renseigne sur le nombre de pôles d’un connecteur.
Verrouillage
Le verrouillage décrit la procédure de raccordement des éléments mâle et femelle.
  • M12Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
  • IP20Protection contre les contacts avec les doigts et contre les corps étrangers d’un Ø > 12,5 mm. Absence de protection contre l’eau.
  • IP67Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
  • IP68Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de moyenne durée (durée : 24 heures, profondeur : 2 m), exigence concertée entre le fabricant et l’utilisateur.
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
  • AdaptateurRaccord dont les deux côtés peuvent recevoir un connecteur. Par exemple, il est possible de réaliser des traversées d’armoire de commande ou encore de passer d’un modèle de verrouillage M8 à un modèle M12.
  • Connecteur d‘angle femelleConnecteur (femelle) avec sortie de câble coudée.
  • Connecteur femelle droiteConnecteur (femelle) avec sortie de câble droite. Ici, le câble est orienté dans le sens de l’enfichage.
  • Connecteur mâle droiteConnecteur (mâle) avec sortie de câble droite. Ici, le câble est orienté dans le sens de l’enfichage.
  • Câble de raccordementCâble de raccordement dans plusieurs variantes de connecteurs mâles et femelles.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
CEM
La compatibilité électromagnétique (CEM) renvoie au blindage ou à la possibilité de blindage d’un connecteur. Ceci est nécessaire si les signaux ou les données transportés dans le connecteur ainsi que les appareils externes ne doivent pas être perturbés par des effets électromagnétiques.
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
  • Technologie d’automatisationLa numérisation croissante permet, avec les technologies de fabrication actuelles, de proposer des éléments toujours plus petits et performants dans le domaine de la technologie des capteurs et de la mise en réseau. Par technologie des capteurs, on entend l’acquisition de grandeurs physiques et leur conversion en grandeurs électriques. Ces grandeurs électriques sont converties en un signal numérique, lequel peut être transmis à d’autres participants au bus via des bus électroniques. La production automatisée doit devenir plus modulaire et plus flexible à l’avenir. Les connecteurs standardisés, tels que les modèles M8 et M12, sont utilisés ici de préférence. La disponibilité mondiale et l’adaptation des connecteurs à un large éventail d’applications a déjà permis des déclinaisons dans un grand nombre de variantes, dont le codage est un exemple.
Codage
Les éléments du connecteur (contact mâle et contact femelle) doivent être engagés positivement (codage) avant le verrouillage. Cela permet d’éviter les erreurs d’accouplement.
  • M12-XCe codage a été spécialement mis au point pour le câblage de données avec de gros volumes de données et des vitesses de transmission élevées – p. ex. PROFINET – comme connecteur blindable à 8 contacts. Normalisés selon DIN EN 61076-2-109, les connecteurs affichent un degré de protection relativement élevé et sont utilisés pour la transmission de données. Les vitesses de transmission maximales atteignent 10 Gbit/s. La transmission de données à l’échelle mondiale est de plus en plus répandue et joue, par conséquent, un rôle de plus en plus important.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
  • Technique de pénétrationEn perforant la gaine du toron, les mandrins créent un contact électrique avec les brins de fils.
  • borne de coupureLes fils du câble sont enfoncés individuellement dans la borne de coupure avec l’isolant. L’isolant du câble est sectionné, le fil est connecté à la borne et le contact électrique est ainsi établi.
  • surmoulé sur le câbleLes fils individuels du toron sont confectionnés et le câble est moulé au connecteur par injection de plastique.

Connecteurs M12-X codés - Technologie de l'automatisation

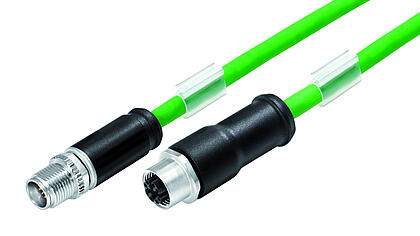

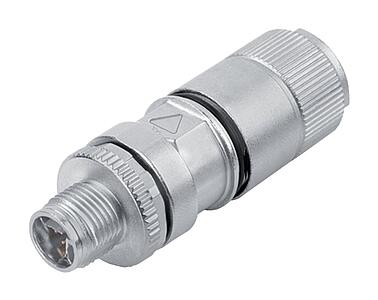

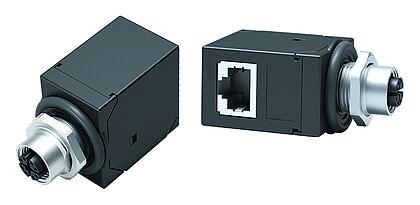

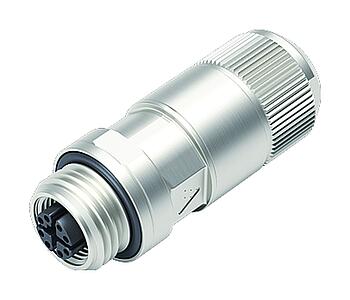

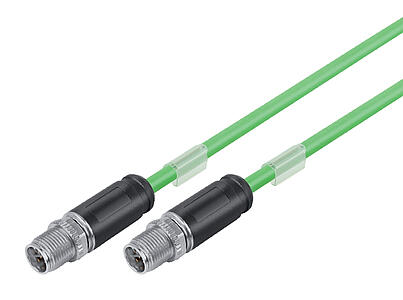

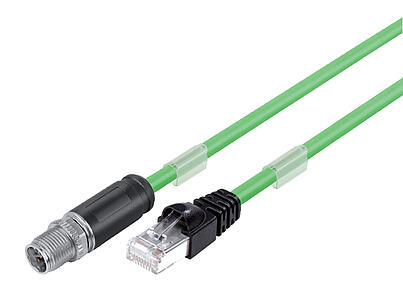

Les connecteurs M12 avec codage X de la série 825/876 pour les applications hautes performances telles que PROFINET et Ethernet ont des raccordements à bornes vissées/coupées. Les connecteurs de câble sont également disponibles avec un câble moulé, les connecteurs à bride ont des connexions à souder et à braser par immersion. Les connecteurs ont un excellent blindage et sont conformes à la classe de protection IP67. Les adaptateurs blindés M12-X vers RJ45 sont disponibles en version droite ou coudée.
