Connecteurs subminiatures
Filtrer les produits
Nombre de pôles
Le nombre de contacts renseigne sur le nombre de pôles d’un connecteur.
Verrouillage
Le verrouillage décrit la procédure de raccordement des éléments mâle et femelle.
  • M9Le raccord peut être fixé par vissage. M renvoie au filetage métrique et le nombre qui suit au diamètre extérieur.
Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
  • IP67Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
  • AdaptateurRaccord dont les deux côtés peuvent recevoir un connecteur. Par exemple, il est possible de réaliser des traversées d’armoire de commande ou encore de passer d’un modèle de verrouillage M8 à un modèle M12.
  • Connecteur d‘angle femelleConnecteur (femelle) avec sortie de câble coudée.
  • Connecteur d‘angle mâleConnecteur (mâle) avec sortie de câble coudée.
  • Connecteur femelle droiteConnecteur (femelle) avec sortie de câble droite. Ici, le câble est orienté dans le sens de l’enfichage.

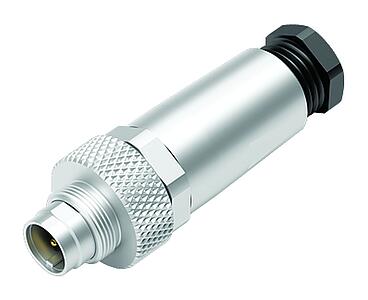

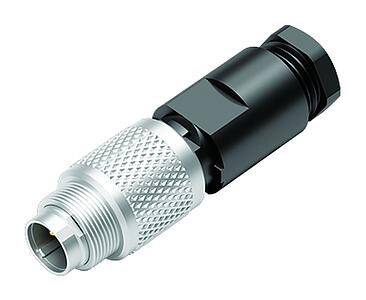

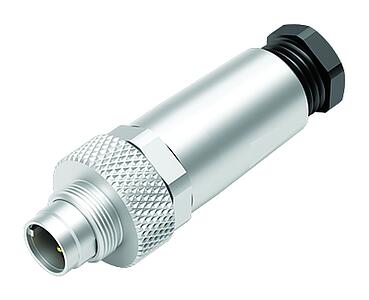

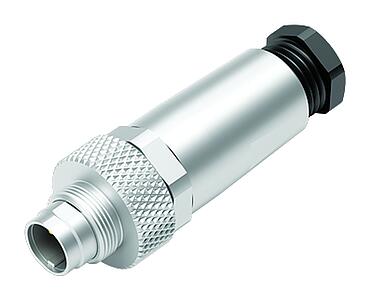

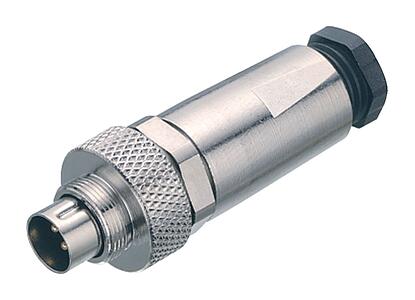

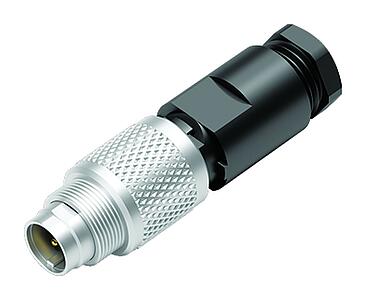

  • Connecteur mâle droiteConnecteur (mâle) avec sortie de câble droite. Ici, le câble est orienté dans le sens de l’enfichage.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
CEM
La compatibilité électromagnétique (CEM) renvoie au blindage ou à la possibilité de blindage d’un connecteur. Ceci est nécessaire si les signaux ou les données transportés dans le connecteur ainsi que les appareils externes ne doivent pas être perturbés par des effets électromagnétiques.
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
  • SubminiatureConnecteurs munis des types de verrouillages M9, Snap-in, baïonnette, Push-Pull, dans une conception très compacte. Le diamètre extérieur des connecteurs est de 8 à 14,5 mm.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
  • surmoulé sur le câbleLes fils individuels du toron sont confectionnés et le câble est moulé au connecteur par injection de plastique.

Ces connecteurs subminiatures de 2 à 8 pôles avec verrouillage M9 sont disponibles en tant que connecteurs à bride et connecteurs de câble. Les connecteurs de câble à bride sont également disponibles avec un câble moulé. Les deux versions sont blindées. Les connecteurs de câble ont une connexion soudée, les connecteurs à bride sont disponibles avec des connexions soudées et des connexions soudées par immersion. Les connecteurs répondent à la classe de protection IP67 à une température limite de -40°C à +85°C.
