Número de parte: 08 0038 000 001
Número de contactos: 4 cables, blindado, Profinet, PUR, verde (RAL 6018), 4 x AWG 22, longitud variable
Cable PUR, serie 876
Características generales
másmenos| Número de parte |
08 0038 000 001
Número de parte antiguo: 52 0150 000
|
| Longitud del cable | longitud variable |
| Versión | Cable |
| Peso (gr) | 0.00 |
Parámetros eléctricos
másmenos| Cumplimiento de EMV | blindado |
Material
másmenos| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-90 |
| ETIM 9.0 | EC002638 |
Datos de cable

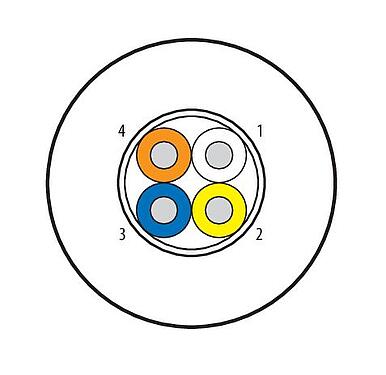

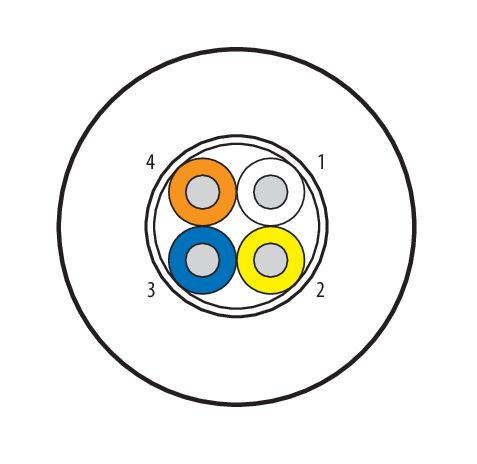

másmenos| Estructura del cable | |
| Tipo de cable | Profinet |
| Diámetro del cable | 6,7 mm |
| Sección transversal | 4 x AWG 22 |
| carcasa de material | PUR |
| Aislamiento de un solo cable | Polypropylen |
| Estructura de un solo cable | 7 hilos AWG 22 |
| Color del cable | verde (RAL 6018) |
| Propiedades electricas | |
| Resistencia de aislamiento del cable | > 500 Ω/Km (20 °C) |
| Tensión de funcionamiento | 300 V AC, use de acuerdo con Estilo UL Page 20549 o 21198 (no para propósitos de alta corriente) |
| Resistencia del conductor | 55 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 15 x Ø |
| Ciclos de flexión | > 2 millones |
| Aceleración permitida | máx. 2 m/s² |
| Distancia de viaje, horizontal | máx. 5 m |
| Distancia de viaje, vertical | máx. 5 m |
| Velocidad de viaje | 200 m/min |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -20 °C / 60 °C |
| Cable de rango de temperatura fijo de / a | -40 °C / 80 °C |
| Otras características | |
| Libre de halógeno | sí |
