Référencee: 08 0038 000 001

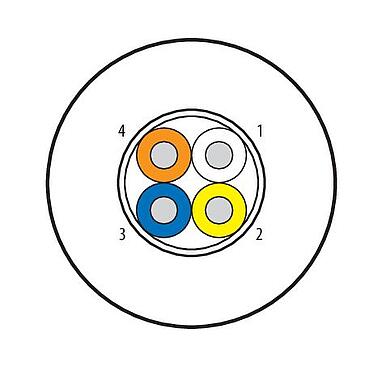

Contacts: 4 Noyaux, blindé, Profinet, PUR, vert (RAL 6018), 4 x AWG 22, longueur variable
Câble PUR, série 876
Caractéristiques générales
PluslessRéférence |
08 0038 000 001
Référence alternative: 52 0150 000
|
Longueur du câble | longueur variable |
Version | Câble |
Poids (g) | 0.00 |
Caractéristiques électriques
PluslessConformité CEM | blindé |
Matériaux
PluslessREACH SVHC |
None (No pollutants) |
Numéro SCIP | SCIP-number not available |
Classifications
PluslesseCl@ss 11.1 | 27-44-01-90 |
ETIM 9.0 | EC002638 |
Spécifications du câble
PluslessStructure du câble | |
Type de câble | Profinet |
Diamètre de câble | 6,7 mm |
Section transversale | 4 x AWG 22 |
Matériau de la gaine | PUR |
Isolation du toron | Polypropylen |
Structure du toron | 7 fils AWG 22 |
Couleur du câble | vert (RAL 6018) |
Propriétés électriques | |
Câble Résistance d'isolation | > 500 Ω/Km (20 °C) |
Tension de fonctionnement | 300V AC, utilisation selon le style UL page 20549 ou 21198 (pas pour les courants forts) |
Résistance du conducteur | 55 Ω/Km (20°C) |
Propriétés mécaniques | |
Rayon de courbure de câble fixe | ≥ 5 x Ø |
Rayon de courbure de câble mobile | ≥ 15 x Ø |
Cycles de flexion | > 2 millions |
Accélération admissible | max. 2 m/s² |
Déplacement horizontal | max. 5 m |
Déplacement vertical | max. 5 m |
Vitesse de déplacement | 200 m/min |
Propriétés thermiques | |
Plage de temp. câble en mouvem. de/à | -20 °C / 60 °C |
Plage de temp. câble fixe de/à | -40 °C / 80 °C |
Autres caractéristiques | |
Sans halogène | oui |
