Tipo de conección
El tipo de conector permite diferenciar nuestros productos para su instalación en la carcasa de un dispositivo de los componentes de cable. El tipo de conector describe la diferencia entre los conectores que están montados en carcasas y los conectores que están conectados a cables y otros componentes de conexión para la distribución de señales y voltajes.
Número de contactos
El número de polos describe el número de contactos de un conector.
Diseño
Un conector está formado por la parte macho (clavija) y la parte hembra (zócalo). (toma). Dependiendo del diseño, la parte macho o hembra se instala de forma permanente o se sitúa en el extremo de un cable.
Versión
La elección del diseño define la salida del cable.
Bloquear
El sistema de bloqueo describe cómo se conectan entre sí el enchufe y la toma.
Terminación
El tipo de conexión define cómo se pueden conectar cables, cables trenzados o placas de circuito al conector.
EMV
La compatibilidad electromagnética (CEM) significa que un conector está blindado o es blindable. Esto es necesario para proteger las señales o los datos que transmite el conector, así como los dispositivos externos, de las perturbaciones causadas por efectos electromagnéticos.
Grado de protección
Los grados de protección según IEC60529 se aplican a varios artículos y proporcionan información sobre la protección contra la intrusión de agua y sólidos como el polvo.
Material de la carcasa
Los conectores están hechos de diferentes materiales según la aplicación o el requisito. Ofrecemos carcasas de metal y plástico para nuestros artículos como material de vivienda.
Corriente nominal (40 ° C)
La corriente nominal es la corriente eléctrica que se asigna al conector.
Voltaje nominal
La tensión nominal es la tensión eléctrica asignada al conector.
Material de bloqueo
Dependiendo de los requisitos técnicos o de los datos de rendimiento del enchufe, el mecanismo de bloqueo está hecho de plástico o de metal.
Industry
Las industrias más importantes para las que se recomiendan los requisitos, normas y aplicaciones típicas de los artículos binder correspondientes.
Longitud de hilo único
El cable trenzado es un conductor eléctrico compuesto por hilos individuales delgados, por lo que es fácil de doblar. Los hilos individuales del cable trenzado suelen estar envueltos en una funda aislante común y vienen en diferentes longitudes.
Orientación de montaje
La orientación de montaje de los conectores de brida define desde qué lado se puede montar un elemento.
Sección de conexión
La sección transversal de conexión define el tamaño posible de un cable trenzado en un contacto en la brida o en el conector conectable en campo. Aquí son posibles secciones transversales de 0,08 mm² a 6,0 mm². Dado que en diversos sectores industriales también se trabaja con conductores según el calibre de cable americano AWG (American Wire Gauge), a continuación se muestra una indicación de ambas unidades.
Abertura del cable
Los conectores de montaje en campo se pueden ensamblar con diferentes cables. El prensaestopas indica los posibles diámetros de cable que se pueden utilizar en un artículo.
Mostrar productos
  1. Productos
  2. Conectores miniatura
  3. M16 IP40

Conectores miniatura M16 IP40

Serie como PDF (4 MB)
Accesorio como PDF (224 KB)

Los conectores M16 de las series 581, 680 y 682 según la norma DIN EN 61076-2-106 están disponibles con 2 a 24 contactos con conexión de engarce, soldadura por inmersión, abrazadera de tornillo, soldadura y cable trenzado. Los conectores están disponibles en versiones de cable recto y en ángulo, así como en versión con brida. Muchas versiones son escudadas. Dependiendo del número, los contactos están diseñados para una corriente nominal de 1 A a 7 A.

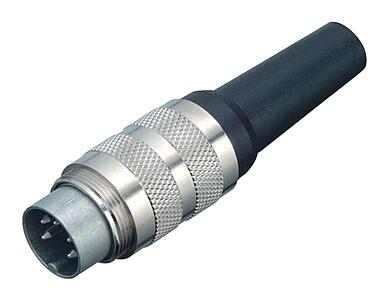

Miniature Connectors--Male cable connector_581_1_00_2015
99 2061 92 08
M16 Conector de cable macho, Número de contactos: 8 (08-a), 6,0-8,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00_2015
99 2029 02 12
M16 Conector de cable macho, Número de contactos: 12 (12-a), 6,0-8,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00_2015
99 2033 02 14
M16 Conector de cable macho, Número de contactos: 14 (14-b), 6,0-8,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00_2015
99 2037 02 16
M16 Conector de cable macho, Número de contactos: 16, 6,0-8,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00_2015
99 2041 02 19
M16 Conector de cable macho, Número de contactos: 19 (19-a), 6,0-8,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00_2015
99 2045 02 24
M16 Conector de cable macho, Número de contactos: 24, 6,0-8,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00
99 2001 10 02
M16 Conector de cable macho, Número de contactos: 2 (02-a), 4,0-6,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00
99 2001 19 02
M16 Conector de cable macho, Número de contactos: 2 (02-a), 4,0-6,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00
99 2005 10 03
M16 Conector de cable macho, Número de contactos: 3 (03-a), 4,0-6,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00
99 2009 10 04
M16 Conector de cable macho, Número de contactos: 4 (04-a), 4,0-6,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00
99 2013 10 05
M16 Conector de cable macho, Número de contactos: 5 (05-a), 4,0-6,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
Miniature Connectors--Male cable connector_581_1_00
99 2013 19 05
M16 Conector de cable macho, Número de contactos: 5 (05-a), 4,0-6,0 mm, blindable, soldadura, IP40
M16 IP40, serie 581, Conectores miniatura
Detalles
