Número de orden: 70 3482 287 08

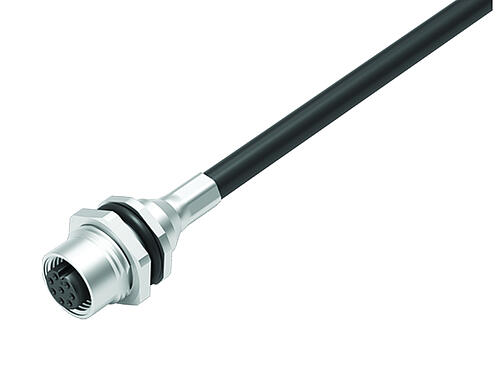

M12-A Toma de brida, Número de contactos: 8, blindado, con cables ensamblado, IP68, PG 9, PUR, 8 x 0,25 mm², atornillable por delante, 0,5 m
M12, serie 763, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 70 3482 287 08 |
| Diseño de conector | Toma de brida |
| Tipo estándar | DIN EN 61076-2-101 |
| Longitud del cable | 0,5 m |
| Versión | Conector hembra recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | con cables ensamblado |
| Grado de protección | IP68 |
| Rango de temperatura desde / hasta | -25 °C / 70 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 47.00 |
| Número de arancel aduanero | 85444290 |
Parámetros eléctricos
másmenos| Voltaje nominal | 30 V |
| Voltaje de impulso nominal | 800 V |
| Corriente nominal (40 ° C) | 2,0 A |
| Resistencia de aislamiento | > 10⁸ Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | III |
| Cumplimiento de EMV | blindado |
| Conexión de pantalla | Escudo en el alojamiento |
Material
másmenos| Material de la carcasa | Fundición de zinc niquelada |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 7cb67ca5-310f-405e-81c6-12c7584018d7 |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 6,0 mm |
| Sección transversal | 8 x 0,25 mm² |
| carcasa de material | PUR |
| Propiedades electricas | |
| Tensión de funcionamiento | 300 V |
| Voltaje de prueba de cable | 2000 V efectivo |
| Resistencia del conductor | 79 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | mín. 5 x Ø |
| Radio de curvatura del cable móvil | mín. 10 x Ø |
| Ciclos de flexión | > 2 millones |
| Aceleración permitida | 5 m/s² |
| Distancia de viaje, horizontal | a 5 m/s² -> 5 m |
| Distancia de viaje, vertical | a 5 m/s² -> 2 m |
| Velocidad de viaje | a 5 m de camino horizontal -> 200 m/min |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -25 °C / 90 °C |
| Cable de rango de temperatura fijo de / a | -50 °C / 90 °C |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
