M12 Embase femelle, Contacts: 8, blindé, assemblés avec câble, IP68, PG 9, PUR, 8 x 0,25 mm², vissé à l'avant, 0,5 m

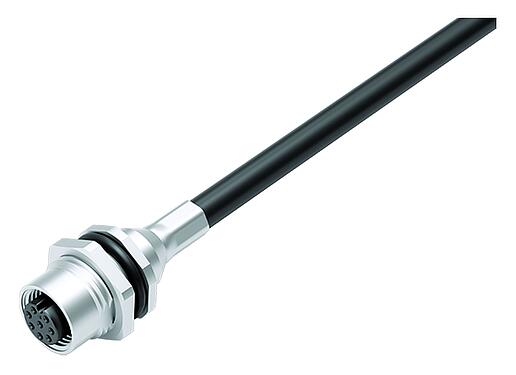

Illustration 70 3482 287 08 - M12 Embase femelle, Contacts: 8, blindé, assemblés avec câble, IP68, PG 9, PUR, 8 x 0,25 mm², vissé à l'avant, 0,5 m — Illustration

Vue 3D 70 3482 287 08 - M12 Embase femelle, Contacts: 8, blindé, assemblés avec câble, IP68, PG 9, PUR, 8 x 0,25 mm², vissé à l'avant, 0,5 m — Vue 3D

Dessin coté 70 3482 287 08 - M12 Embase femelle, Contacts: 8, blindé, assemblés avec câble, IP68, PG 9, PUR, 8 x 0,25 mm², vissé à l'avant, 0,5 m — Dessin coté

Instructions de montage / Découpe du panneau 70 3482 287 08 - M12 Embase femelle, Contacts: 8, blindé, assemblés avec câble, IP68, PG 9, PUR, 8 x 0,25 mm², vissé à l'avant, 0,5 m — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 70 3482 287 08 - M12 Embase femelle, Contacts: 8, blindé, assemblés avec câble, IP68, PG 9, PUR, 8 x 0,25 mm², vissé à l'avant, 0,5 m — Disposition des contacts (Côté plug-in)

Référence	70 3482 287 08
Design du connecteur	Embase femelle
Norme de conception	DIN EN 61076-2-101
Longueur du câble	0,5 m (D'autres longueurs sont possibles sur demande).
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	assemblés avec câble
Indice de protection	IP68
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	46.70
Numéro de tarif douanier	85444290
Pays d'origine	HU

Tension nominale	30 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	2,0 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	blindé
Raccordement du blindage	Écran sur boîtier

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PA
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	7cb67ca5-310f-405e-81c6-12c7584018d7

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Structure du câble
Diamètre de câble	6,0 mm
Section transversale	8 x 0,25 mm²
Matériau de la gaine	PUR
Propriétés électriques
Tension de fonctionnement	300 V
Tension d'essai du câble	2000 V efficace
Résistance du conducteur	79 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe	min. 5 x Ø
Rayon de courbure de câble mobile	min. 10 x Ø
Cycles de flexion	> 2 millions
Accélération admissible	5 m/s²
Déplacement horizontal	à 5 m/s² -> 5 m
Déplacement vertical	à 5 m/s² -> 2 m
Vitesse de déplacement	à 5 m de chemin horizontal -> 200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-25 °C / 90 °C
Plage de temp. câble fixe de/à	-50 °C / 90 °C
Autres caractéristiques
Sans halogène	oui

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
L'utilisateur doit prendre les mesures de sécurité appropriées pour s'assurer que le connecteur ne peut pas être accidentellement débranché. En outre, l'utilisateur doit s'assurer que le câble est correctement fixé.
