Référencee: 70 3442 287 05

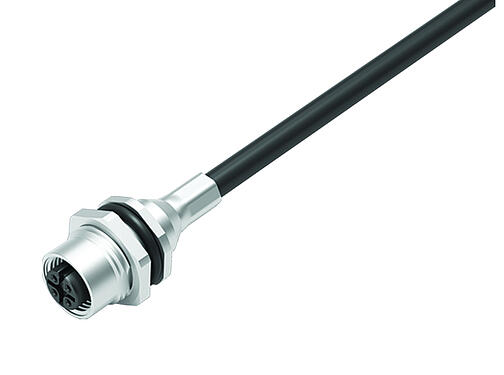

M12 Embase femelle, Contacts: 5, blindé, assemblés avec câble, IP68, PG 9, PUR, 5 x 0,25 mm², vissé à l'avant, 0,5 m
M12-A, série 763, Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
Plusless| Référence | 70 3442 287 05 |
| Design du connecteur | Embase femelle |
| Norme de conception | DIN EN 61076-2-101 |
| Longueur du câble | 0,5 m (D'autres longueurs sont possibles sur demande). |
| Version | Connecteur femelle droite |
| Verrouillage du connecteur | visser |
| Connexion | assemblés avec câble |
| Indice de protection | IP68 |
| Plage de températures de/à | -25 °C / 85 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 35.00 |
| Numéro de tarif douanier | 85444290 |
| Pays d'origine | HU |
Caractéristiques électriques
Plusless| Tension nominale | 60 V |
| Tension de choc nominale | 1500 V |
| Courant nominal (40 °C) | 4,0 A |
| Résistance d'isolation | > 10⁸ Ω |
| Degré d’encrassement | 3 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | III |
| Conformité CEM | blindé |
| Raccordement du blindage | Écran sur boîtier |
Matériaux
Plusless| Matériau du boîtier | Laiton, zinc coulé sous pression nickelé |
| Matériau du corps de contact | PA |
| Matériau du contact | CuSn (bronze) |
| Revêtement du contact | Au (or) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | ad249039-eb3b-4f99-92ff-39905d52c708 |
Classifications
Plusless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 4,8 mm |
| Section transversale | 5 x 0,25 mm² |
| Matériau de la gaine | PUR |
| Isolation du toron | PP |
| Structure du toron | 32 x 0,10 mm |
| Propriétés électriques | |
| Tension de fonctionnement | 250 V efficace |
| Résistance du conducteur | 75 Ω/Km (20°C) |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | > 2 millions |
| Accélération admissible | 5 m/s² |
| Vitesse de déplacement | à 5 m de chemin horizontal -> 200 m/min |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -25 °C / 90 °C |
| Plage de temp. câble fixe de/à | -50 °C / 90 °C |
| Autres caractéristiques | |
| Sans halogène | oui |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
