  4. M12 Toma de brida, Número de contactos: 8, blindado, con cables ensamblado, IP68, M16x1,5, PUR, negro, 8 x 0,25 mm², atornillable por delante, 0,5 m
Número de parte: 70 3482 288 08

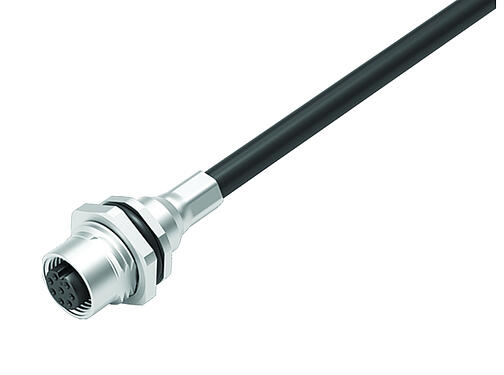

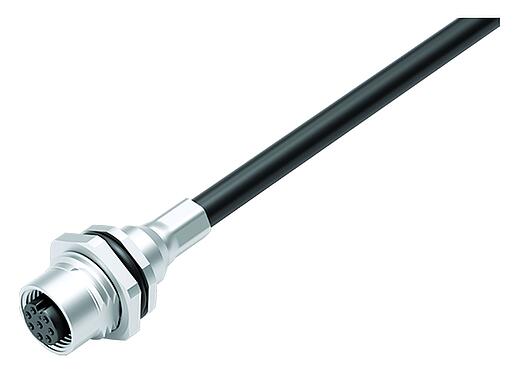

M12 Toma de brida, Número de contactos: 8, blindado, con cables ensamblado, IP68, M16x1,5, PUR, negro, 8 x 0,25 mm², atornillable por delante, 0,5 m

M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Números de contactos disponibles
(Otras longitudes disponibles previa solicitud).
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 70 3482 288 08
Diseño de conector Toma de brida
Tipo estándar DIN EN 61076-2-101
Longitud del cable 0,5 m (Otras longitudes disponibles previa solicitud).
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación con cables ensamblado
Grado de protección IP68
Rango de temperatura desde / hasta -25 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 45.20
Número de arancel aduanero 85444290
País de origen HU
Voltaje nominal 30 V
Voltaje de impulso nominal 800 V
Corriente nominal (40 ° C) 2,0 A
Resistencia de aislamiento > 108 Ω
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV blindado
Conexión de pantalla Escudo en el alojamiento
Material de la carcasa Fundición de zinc niquelada
Material del cuerpo de contacto PA
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 578b0773-c91d-4d44-b5e1-ccebfbe0ee2c
ETIM 9.0 EC002638
Datos de cable
másmenos
Estructura del cable
Diámetro del cable 6,0 mm
Sección transversal 8 x 0,25 mm²
carcasa de material PUR
Color del cable negro
Propiedades electricas
Tensión de funcionamiento 300 V
Voltaje de prueba de cable 2000 V efectivo
Resistencia del conductor 79 Ω/Km (20°C)
Propiedades mecánicas
Cable de radio de curvatura fijo mín. 5 x Ø
Radio de curvatura del cable móvil mín. 10 x Ø
Ciclos de flexión > 2 millones
Aceleración permitida 5 m/s²
Distancia de viaje, horizontal a 5 m/s² -> 5 m
Distancia de viaje, vertical a 5 m/s² -> 2 m
Velocidad de viaje a 5 m de camino horizontal -> 200 m/min
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a -25 °C / 90 °C
Cable de rango de temperatura fijo de / a -50 °C / 90 °C
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  6. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  7. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
  8. El usuario debe tomar las precauciones de seguridad adecuadas para garantizar que el conector no pueda desconectarse accidentalmente. Además, el usuario debe asegurarse de que el cable está adecuadamente asegurado.
