  4. M12 Embase femelle, Contacts: 8, blindé, assemblés avec câble, IP68, M16x1,5, PUR, noir, 8 x 0,25 mm², vissé à l'avant, 0,5 m
Référencee: 70 3482 288 08

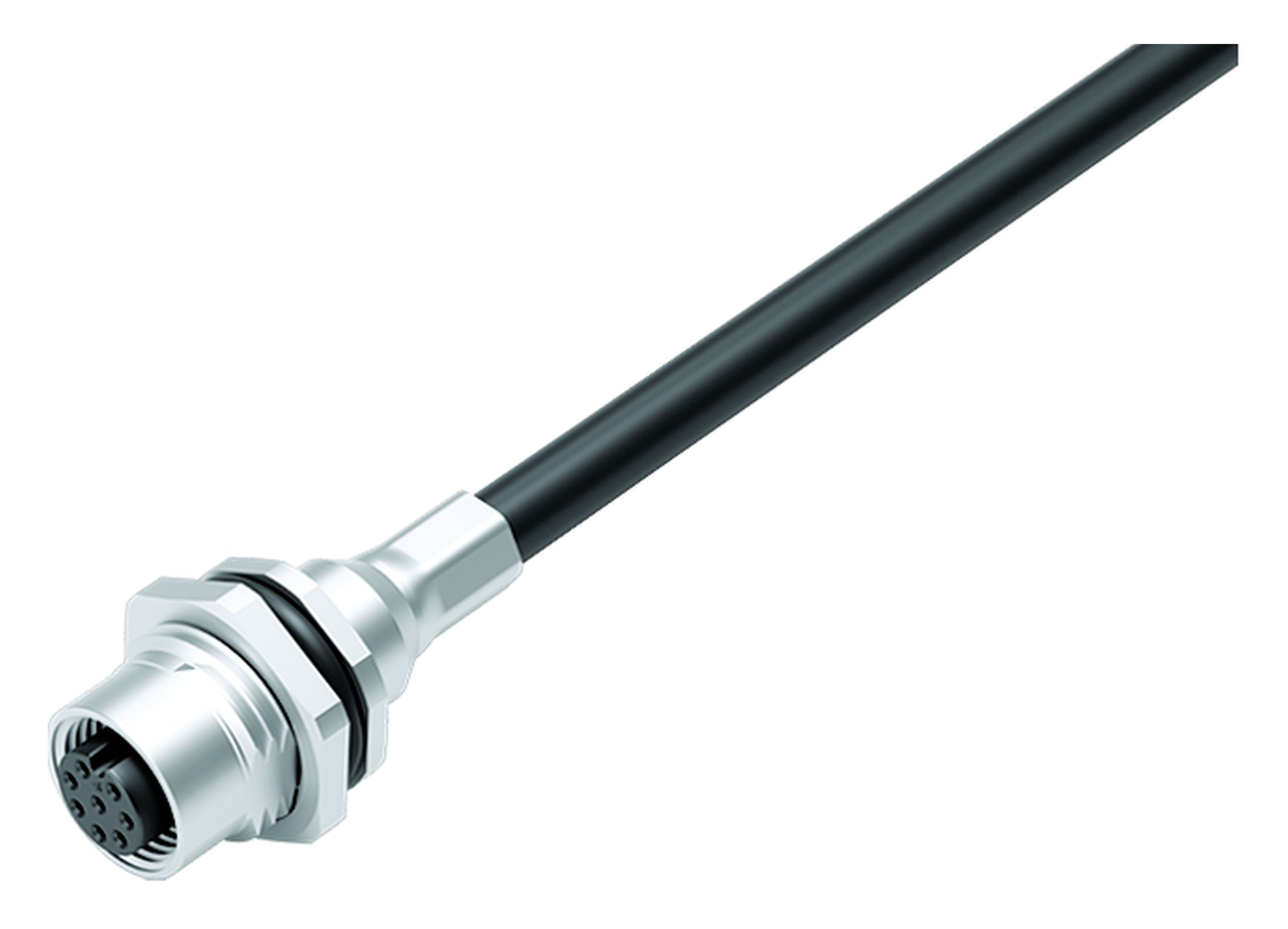

M12 Embase femelle, Contacts: 8, blindé, assemblés avec câble, IP68, M16x1,5, PUR, noir, 8 x 0,25 mm², vissé à l'avant, 0,5 m

M12-A, série 763, Technologie d’automatisation - capteurs et actionneurs
Nombre de contacts disponibles
(D'autres longueurs sont possibles sur demande).
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 70 3482 288 08
Design du connecteur Embase femelle
Norme de conception DIN EN 61076-2-101
Longueur du câble 0,5 m (D'autres longueurs sont possibles sur demande).
Version Connecteur femelle droite
Verrouillage du connecteur visser
Connexion assemblés avec câble
Indice de protection IP68
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 45.70
Numéro de tarif douanier 85444290
Pays d'origine HU
Tension nominale 30 V
Tension de choc nominale 800 V
Courant nominal (40 °C) 2,0 A
Résistance d'isolation > 108 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM blindé
Raccordement du blindage Écran sur boîtier
Matériau du boîtier zinc coulé sous pression nickelé
Matériau du corps de contact PA
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 578b0773-c91d-4d44-b5e1-ccebfbe0ee2c
ETIM 9.0 EC002638
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 6,0 mm
Section transversale 8 x 0,25 mm²
Matériau de la gaine PUR
Couleur du câble noir
Propriétés électriques
Tension de fonctionnement 300 V
Tension d'essai du câble 2000 V efficace
Résistance du conducteur 79 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe min. 5 x Ø
Rayon de courbure de câble mobile min. 10 x Ø
Cycles de flexion > 2 millions
Accélération admissible 5 m/s²
Déplacement horizontal à 5 m/s² -> 5 m
Déplacement vertical à 5 m/s² -> 2 m
Vitesse de déplacement à 5 m de chemin horizontal -> 200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -25 °C / 90 °C
Plage de temp. câble fixe de/à -50 °C / 90 °C
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  4. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
