Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL, VDE, atornillable por delante

Ilustración 09 2447 100 03 - Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL, VDE, atornillable por delante — Ilustración

Vista en 3D 09 2447 100 03 - Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL, VDE, atornillable por delante — Vista en 3D

Dibujo a escala 09 2447 100 03 - Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL, VDE, atornillable por delante — Dibujo a escala

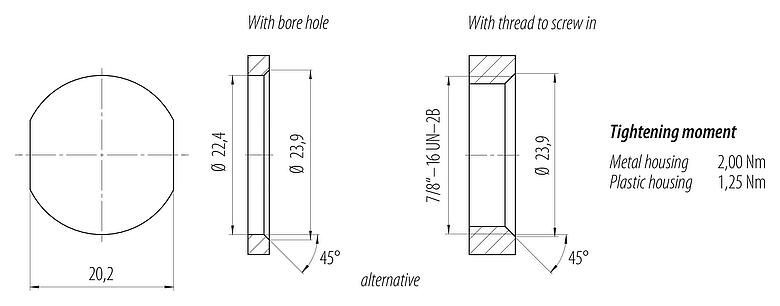

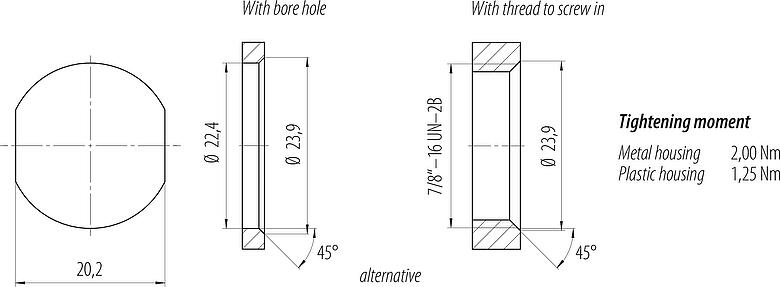

Muestra de montaje 09 2447 100 03 - Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL, VDE, atornillable por delante — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 2447 100 03 - Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL, VDE, atornillable por delante — Disposición de los contactos (lado de la conexión)

Número de orden	09 2447 100 03
Diseño de conector	Enchufe de brida
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	hilos
Grado de protección	IP68
Área de la sección transversal	0,75 mm² / AWG 18
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	53.00
Número de arancel aduanero	85369010

Voltaje nominal	300 V (600 V UL)
Voltaje de impulso nominal	4000 V
Corriente nominal (40 ° C)	10,0 A
Grado de contaminación	3
Categoría de sobrevoltaje	III
Grupo de materiales	I
Cumplimiento de EMV	sin blindaje

Material de la carcasa	Latón niquelado
Material del cuerpo de contacto	PUR
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	32b2b1b2-7267-42aa-bc66-36070b17ad03

Approvals	UL, VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
