09 5291 10 05 | binder M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0

Menú

Menú

Número de orden

Carrito

binder USA

Productos
Tecnología de automatización - voltaje y fuente de alimentación
M12-L
M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0

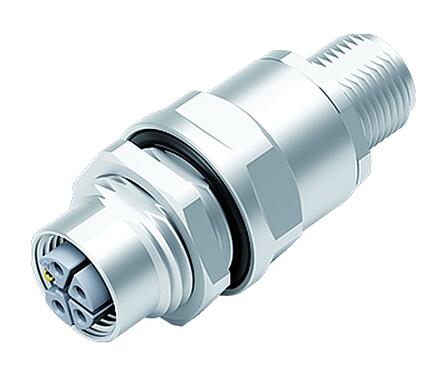

Ilustración 09 5291 10 05 - M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0 — Ilustración

Vista en 3D 09 5291 10 05 - M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0 — Vista en 3D

Curva de reducción de la potencia 09 5291 10 05 - M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0 — Curva de reducción de la potencia

Curva de reducción de la potencia 09 5291 10 05 - M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0 — Curva de reducción de la potencia

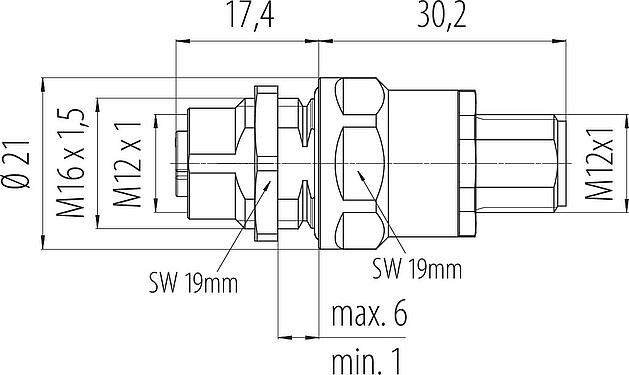

Dibujo a escala 09 5291 10 05 - M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0 — Dibujo a escala

Muestra de montaje 09 5291 10 05 - M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0 — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 5291 10 05 - M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0 — Disposición de los contactos (lado de la conexión)

Disposición de los contactos (lado de la conexión) 09 5291 10 05 - M12-L Casquillo del armario de distribución, Número de contactos: 4+FE, blindado, enchufable, IP67, UL, M12x1,0 — Disposición de los contactos (lado de la conexión)

Número de orden	09 5291 10 05
Diseño de conector	Casquillo del armario de distribución
Tipo estándar	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Sistema de bloqueo de conector	tornillo
Terminación	enchufable
Grado de protección	IP67
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	39.99
Número de arancel aduanero	85369010

Voltaje nominal	63 V
Voltaje de impulso nominal	1500 V
Corriente nominal (40 ° C)	16,0 A
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	III
Cumplimiento de EMV	blindado

Material de la carcasa	Fundición de zinc niquelada
Material del cuerpo de contacto	PA gris
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	88143c21-47e1-453e-9405-70fc78e0b030

Approvals	UL

ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).

Descargas

Ficha técnica 09 5291 10 05

Archivos CAD

Seleccione el formato deseado
