  2. Tecnología de automatización - transmisión de datos
  3. M12-D
  4. M12 Toma de brida, Número de contactos: 4, soldadura, IP67, UL, M16x1,5
Número de orden: 86 0236 0002 00404

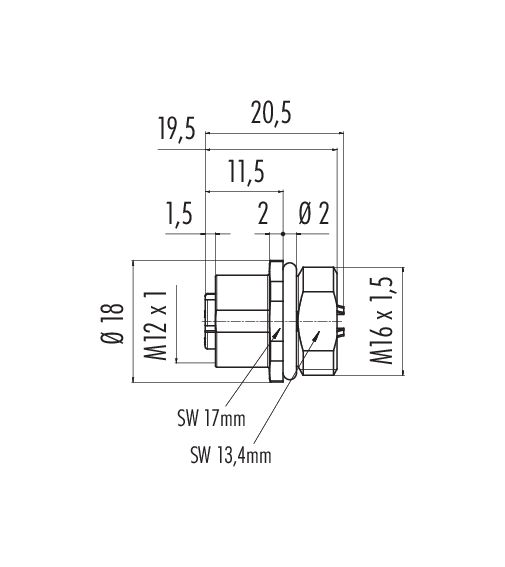

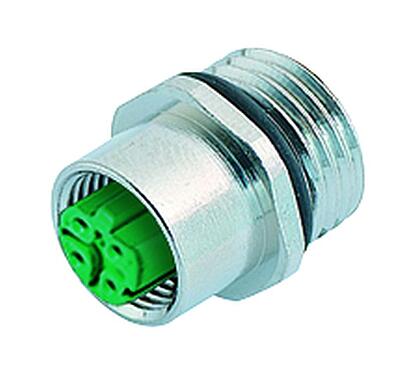

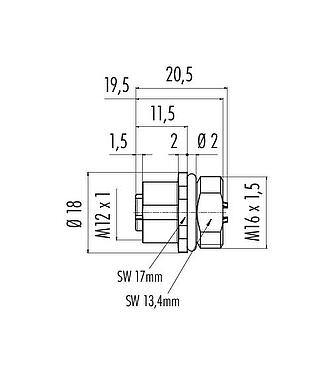

M12 Toma de brida, Número de contactos: 4, soldadura, IP67, UL, M16x1,5

M12-D, serie 876, Tecnología de automatización - transmisión de datos
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 86 0236 0002 00404
Diseño de conector Toma de brida
Tipo estándar DIN EN 61076-2-101
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación soldadura
Grado de protección IP67
Área de la sección transversal 0,14-0,25 mm² / AWG 22/AWG 24
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 9.37
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 250 V
Voltaje de impulso nominal 2500 V
Corriente nominal (40 ° C) 2 A (0,14 mm²)/4 A
Resistencia de aislamiento ≤ 3 mΩ
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales II
Material de la carcasa Fundición de zinc niquelada
Material del cuerpo de contacto PA66 (UL94 V0)
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 87915a0c-ae38-4bd3-a592-1645b9aa024f
ETIM 9.0 EC003569
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
