M12 Embase femelle, Contacts: 4, souder, IP67, UL 2238, M16x1,5, Montage frontal

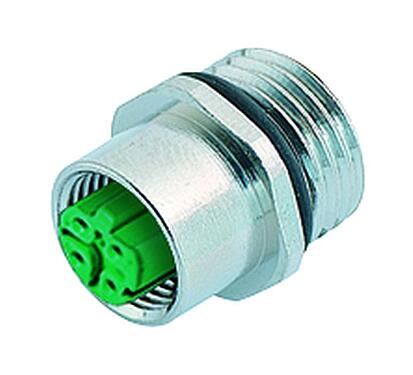

Illustration M12 Embase femelle, Contacts: 4, souder, IP67, UL 2238, M16x1,5, Montage frontal — Illustration

Vue 3D M12 Embase femelle, Contacts: 4, souder, IP67, UL 2238, M16x1,5, Montage frontal — Vue 3D

Dessin coté M12 Embase femelle, Contacts: 4, souder, IP67, UL 2238, M16x1,5, Montage frontal — Dessin coté

Référence	86 0236 0002 00404
Design du connecteur	Embase femelle
Norme de conception	DIN EN 61076-2-101
Codage	D-codé
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	souder
Indice de protection	IP67
Section de raccordement	0,14-0,25 mm² / AWG 22/AWG 24
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	9.37
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	250 V
Tension de choc nominale	2500 V
Courant nominal (40 °C)	2 A (0,14 mm²)/4 A
Résistance d'isolation	≤ 3 mΩ
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PA66 (UL94 V0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	87915a0c-ae38-4bd3-a592-1645b9aa024f

Admissions	UL 2238

ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
