7/8"
7/8" Adaptateur, Contacts: 4+FE, non blindé, IP67

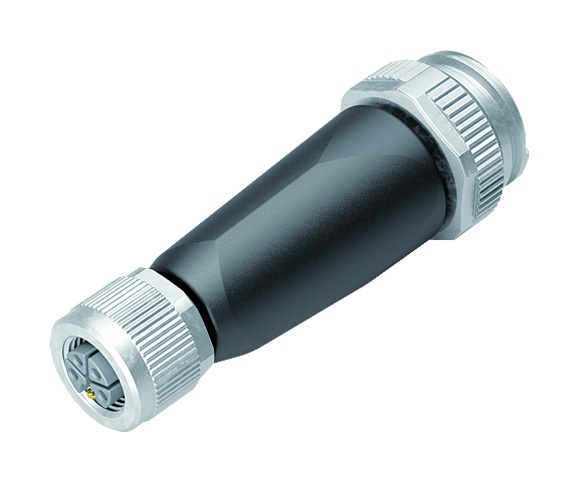

Illustration 7/8" Adaptateur, Contacts: 4+FE, non blindé, IP67 — Illustration

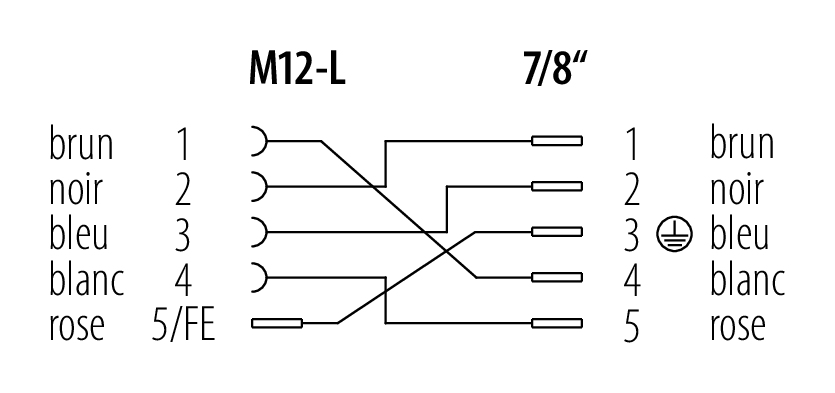

Schémas d’affectation des broches 7/8" Adaptateur, Contacts: 4+FE, non blindé, IP67 — Schémas d’affectation des broches

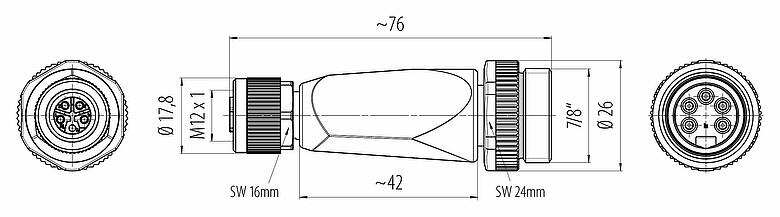

Dessin coté 7/8" Adaptateur, Contacts: 4+FE, non blindé, IP67 — Dessin coté

Disposition des contacts (Côté plug-in) 7/8" Adaptateur, Contacts: 4+FE, non blindé, IP67 — Disposition des contacts (Côté plug-in)

Référence	79 2475 00 05
Design du connecteur	Adaptateur
Version	Adaptateur
Verrouillage du connecteur	visser
Indice de protection	IP67
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	0.00
Numéro de tarif douanier	85444290
Pays d'origine	DE

Tension nominale	63 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	12,0 A
Résistance d'isolation	> 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	I
Conformité CEM	non blindé

Matériau du corps de contact	PUR
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
Matériel de verrouillage	CuZn (laiton)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	8c88d35c-b623-437a-b7c4-4f5fb3536f4c

Directive basse tension	2011/65/EU (EN 50581:2012)
Directive RoHS	2011/65/EU (EN 50581:2012)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur de câble avec le connecteur d'appareil, il est recommandé de serrer la bague filetée à 1,5 Nm. Une clé dynamométrique adaptée est disponible en tant qu'accessoire (référence 07 0082 000).
