Name: M12-T
Brand: binder
SKU: 99 0633 500 04

Illustration M12 Embase mâle, Contacts: 4, non blindé, pince à visser, IP68, UL 2238, VDE, M20x1,5, Montage frontal — Illustration

Vue 3D M12 Embase mâle, Contacts: 4, non blindé, pince à visser, IP68, UL 2238, VDE, M20x1,5, Montage frontal — Vue 3D

Courbe de déclassement M12 Embase mâle, Contacts: 4, non blindé, pince à visser, IP68, UL 2238, VDE, M20x1,5, Montage frontal — Courbe de déclassement

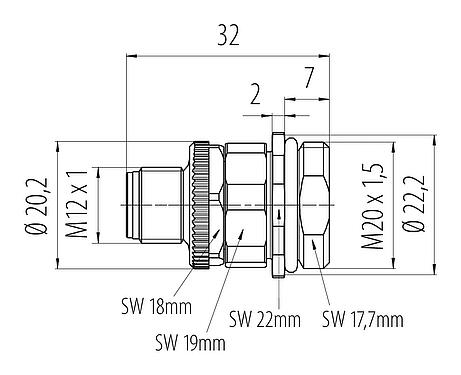

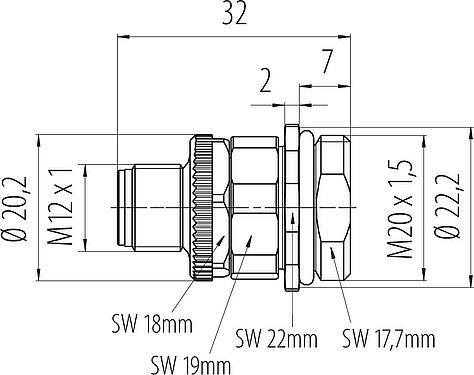

Dessin coté M12 Embase mâle, Contacts: 4, non blindé, pince à visser, IP68, UL 2238, VDE, M20x1,5, Montage frontal — Dessin coté

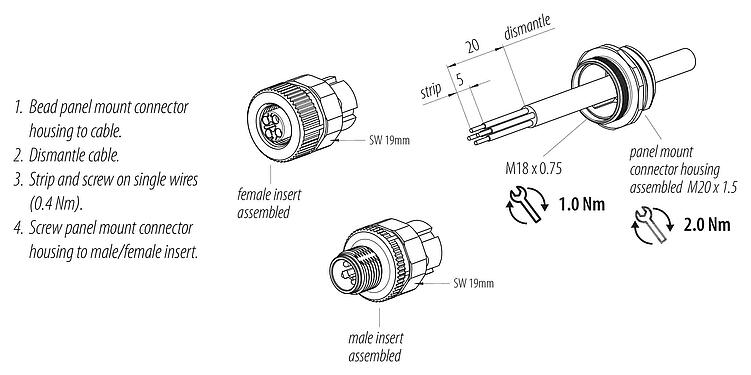

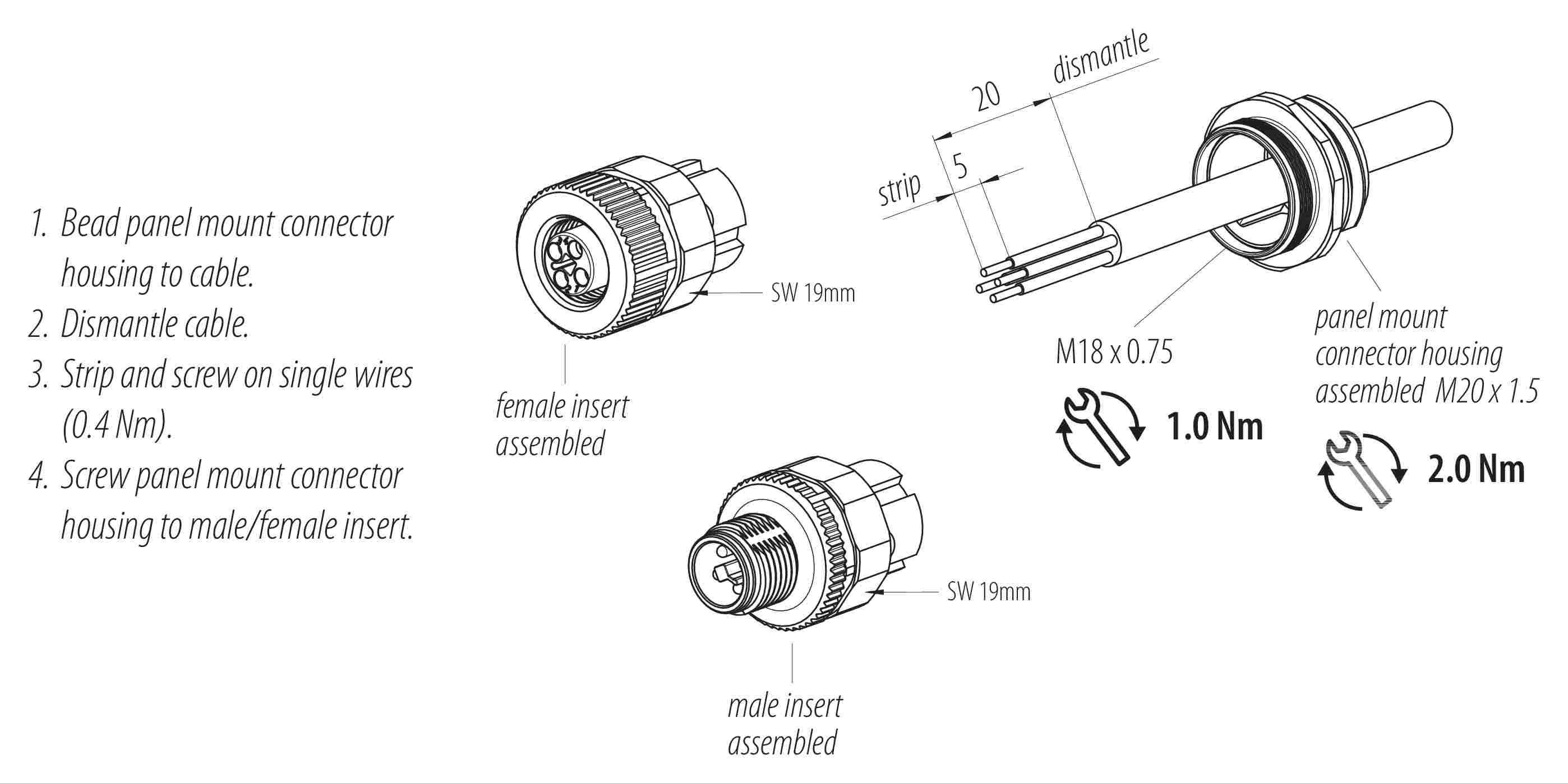

Instructions de montage M12 Embase mâle, Contacts: 4, non blindé, pince à visser, IP68, UL 2238, VDE, M20x1,5, Montage frontal — Instructions de montage

Instructions de montage / Découpe du panneau M12 Embase mâle, Contacts: 4, non blindé, pince à visser, IP68, UL 2238, VDE, M20x1,5, Montage frontal — Instructions de montage / Découpe du panneau

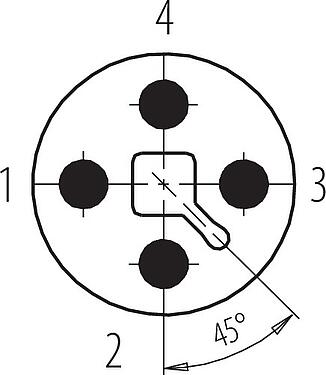

Disposition des contacts (Côté plug-in) M12 Embase mâle, Contacts: 4, non blindé, pince à visser, IP68, UL 2238, VDE, M20x1,5, Montage frontal — Disposition des contacts (Côté plug-in)

Cette embase mâle à verrouillage par vis, doté de 4 broches, est étanche à la poussière (indice de protection IP68) et offre une protection contre l'immersion continue. Il peut être utilisé dans des zones présentant un degré de pollution de 3, notamment dans des environnements où la contamination peut être conductrice ou devenir conductrice par condensation. Avec une plage de températures de -40 °C à 85 °C, ce embase mâle non blindé est conçu pour résister aussi bien au froid extrême qu'à la chaleur extrême et bénéficie de l'homologation UL 2238, VDE. Grâce à sa tension nominale de 63 V et à son courant nominal de 12,0 A, il est parfaitement adapté à son domaine d'application. Il est conforme à la norme DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10.

Plusless

Référence	99 0633 500 04
Design du connecteur	Embase mâle
Norme de conception	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Codage	T-codé
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	pince à visser
Indice de protection	IP68
Section de raccordement	max. 1,50 mm² / AWG 16
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	25.53
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	63 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	12,0 A
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	II
Conformité CEM	non blindé

Plusless

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	1eca2e40-5436-4a11-a6a4-921c494d9783

Plusless

Admissions	UL 2238, VDE

Plusless

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Plusless

Copper (9903.78.01)	0.000221 kg

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
