Baïonnette NCC Connecteur mâle, Contacts: 8, 2,5-4,0 mm, non blindé, souder, IP67

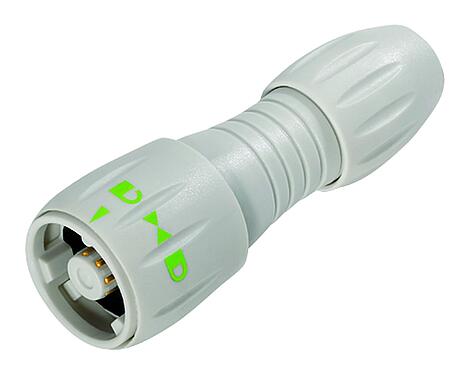

Illustration 99 0771 400 08 - Baïonnette NCC Connecteur mâle, Contacts: 8, 2,5-4,0 mm, non blindé, souder, IP67 — Illustration

Vue 3D 99 0771 400 08 - Baïonnette NCC Connecteur mâle, Contacts: 8, 2,5-4,0 mm, non blindé, souder, IP67 — Vue 3D

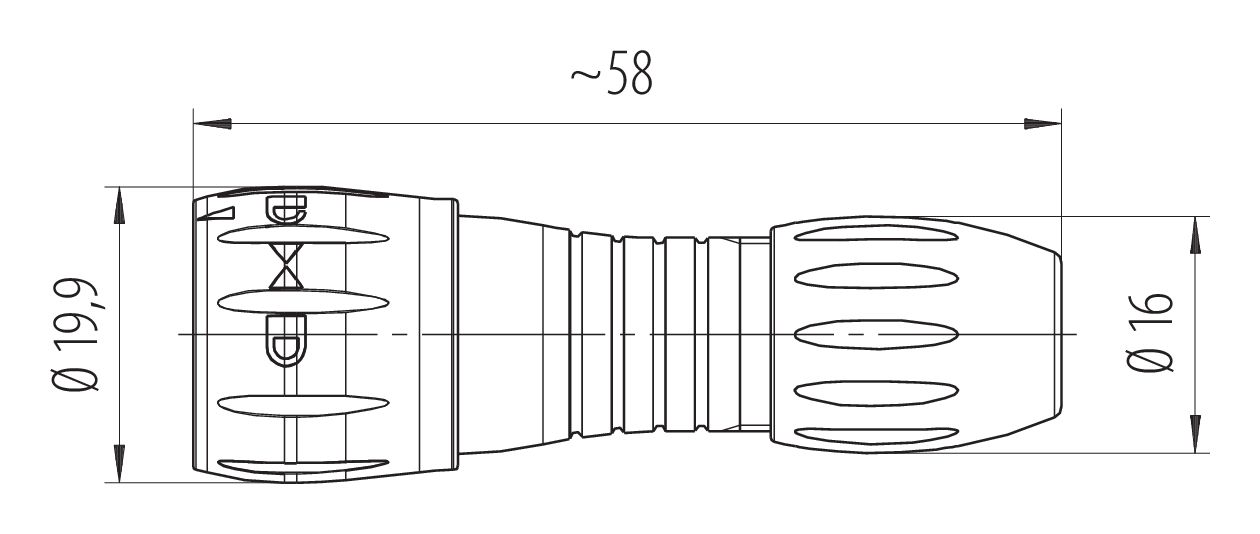

Dessin coté 99 0771 400 08 - Baïonnette NCC Connecteur mâle, Contacts: 8, 2,5-4,0 mm, non blindé, souder, IP67 — Dessin coté

Instructions de montage 99 0771 400 08 - Baïonnette NCC Connecteur mâle, Contacts: 8, 2,5-4,0 mm, non blindé, souder, IP67 — Instructions de montage

Référence	99 0771 400 08
Design du connecteur	Connecteur mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	Baïonnette
Connexion	souder
Indice de protection	IP67
Aire de section transversale	max. 0,25 mm² / AWG 24
Passage de câble	2,5-4,0 mm
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 5000 Cycles d'accouplement
Poids (g)	9.92
Numéro de tarif douanier	85369010

Tension nominale	175 V
Tension de choc nominale	1750 V
Courant nominal (40 °C)	2,0 A
Degré d’encrassement	2
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA (UL94 HB)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	afb0376b-fafe-413c-89a2-f64b4fe19638

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
