Snap-In Connecteur mâle, Contacts: 5, 3,6 mm, non blindé, souder, IP40

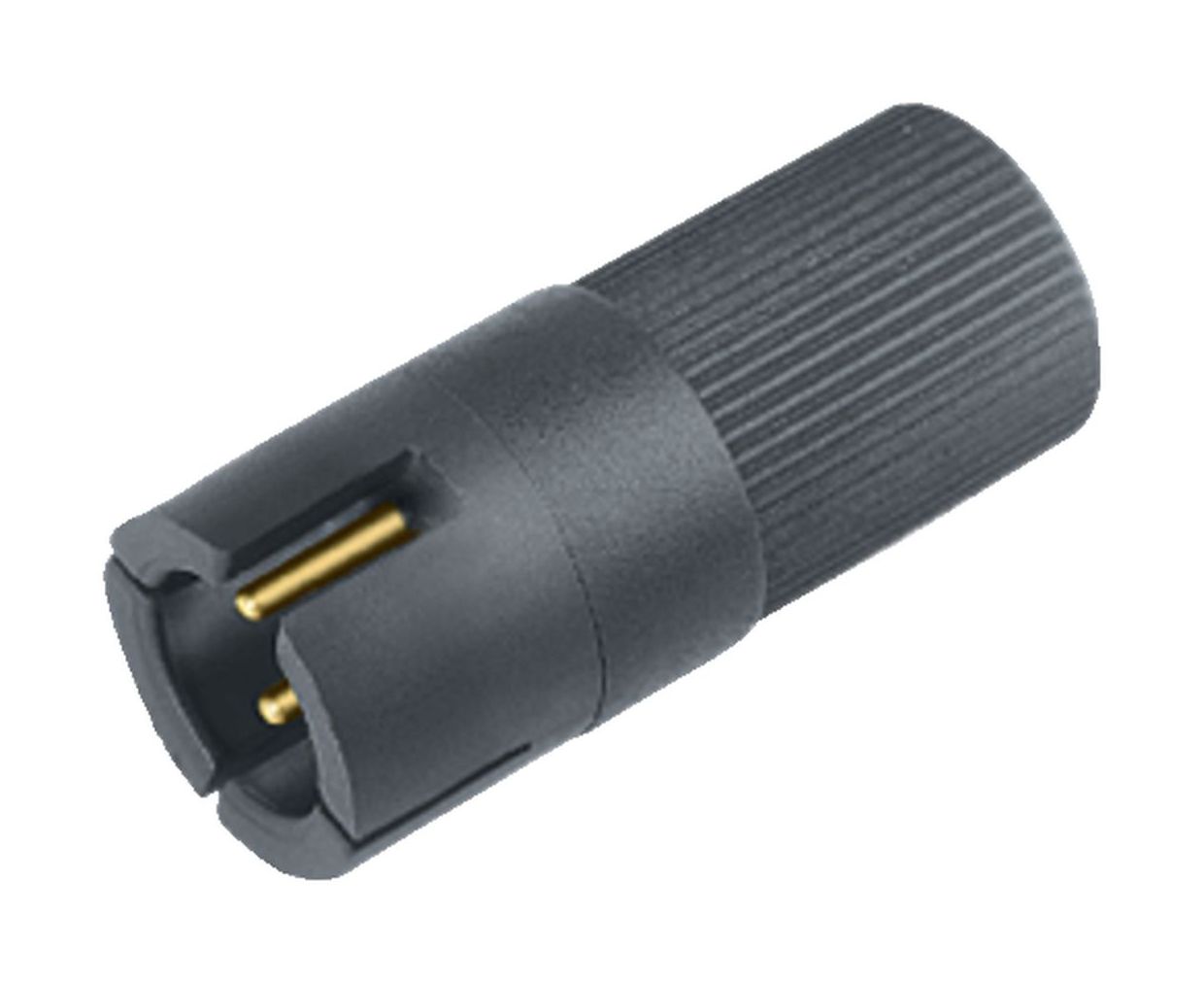

Illustration 09 9789 00 05 - Snap-In Connecteur mâle, Contacts: 5, 3,6 mm, non blindé, souder, IP40 — Illustration

Vue 3D 09 9789 00 05 - Snap-In Connecteur mâle, Contacts: 5, 3,6 mm, non blindé, souder, IP40 — Vue 3D

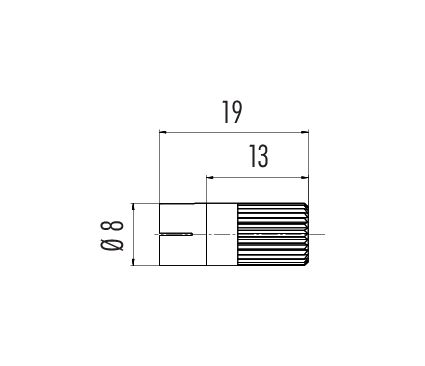

Dessin coté 09 9789 00 05 - Snap-In Connecteur mâle, Contacts: 5, 3,6 mm, non blindé, souder, IP40 — Dessin coté

Instructions de montage 09 9789 00 05 - Snap-In Connecteur mâle, Contacts: 5, 3,6 mm, non blindé, souder, IP40 — Instructions de montage

Disposition des contacts (Côté plug-in) 09 9789 00 05 - Snap-In Connecteur mâle, Contacts: 5, 3,6 mm, non blindé, souder, IP40 — Disposition des contacts (Côté plug-in)

Référence	09 9789 00 05
Design du connecteur	Connecteur mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	snap-in
Connexion	souder
Indice de protection	IP40
Section de raccordement	0,25 mm² / AWG 24
Passage de câble	3,6 mm
Plage de températures de/à	-25 °C / 70 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	0.90
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	3,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	cf788237-35e8-4433-98f9-afe048bffff4

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Directive basse tension	2014/35/EU (EN 60529:1991 \| 2014/35/EU;EN 60204-1:2018)
