Name: M9 IP40
Brand: binder
SKU: 09 0482 65 08

Illustration M9 Embase femelle, Contacts: 8, non blindé, THT, IP40, M9x0,5, Montage frontal — Illustration

Vue 3D M9 Embase femelle, Contacts: 8, non blindé, THT, IP40, M9x0,5, Montage frontal — Vue 3D

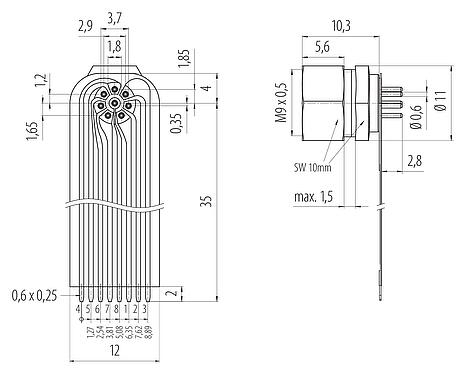

Connexion & dimensions M9 Embase femelle, Contacts: 8, non blindé, THT, IP40, M9x0,5, Montage frontal — Connexion & dimensions

Dessin coté M9 Embase femelle, Contacts: 8, non blindé, THT, IP40, M9x0,5, Montage frontal — Dessin coté

Instructions de montage / Découpe du panneau M9 Embase femelle, Contacts: 8, non blindé, THT, IP40, M9x0,5, Montage frontal — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) M9 Embase femelle, Contacts: 8, non blindé, THT, IP40, M9x0,5, Montage frontal — Disposition des contacts (Côté plug-in)

Cette embase femelle à verrouillage par vis, dotée de 8 broches, est conforme à la classe de protection IP40. Il peut être utilisé dans des zones présentant un degré de pollution de 1, notamment dans des environnements où la contamination peut être conductrice ou devenir conductrice par condensation. Avec une plage de températures de -40 °C à 85 °C, ce embase femelle non blindé est conçu pour résister aussi bien au froid extrême qu'à la chaleur extrême. Grâce à sa tension nominale de 125 V et à son courant nominal de 1,0 A, il est parfaitement adapté à son domaine d'application.

Plusless

Référence	09 0482 65 08
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP40
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	3.26
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	125 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	1,0 A
Résistance d'isolation	≥ 10⁸ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	non blindé

Plusless

Matériau du corps de contact	PA (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	2c3ebbf4-8bdb-4290-8a4c-31a3308bd1d3

Plusless

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".

Téléchargements

tous (PDF)

Fiche technique

Fiche technique 09 0482 65 08
