Référencee: 99 0075 102 03

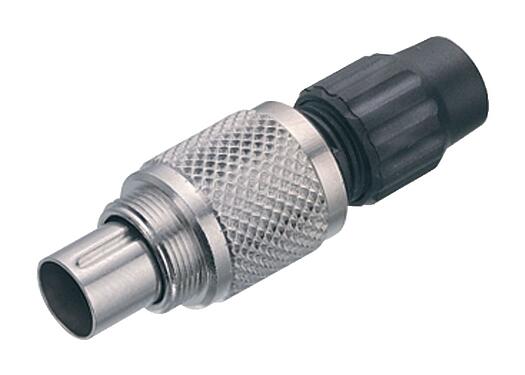

M9 Connecteur mâle, Contacts: 3, 4,0-5,0 mm, non blindé, souder, IP40
M9 IP40, série 711, Connecteurs subminiatures
Caractéristiques générales
PluslessRéférence | 99 0075 102 03 |
Design du connecteur | Connecteur mâle |
Version | Connecteur mâle droite |
Verrouillage du connecteur | visser |
Connexion | souder |
Indice de protection | IP40 |
Aire de section transversale | max. 0,25 mm² / AWG 24 |
Passage de câble | 4,0-5,0 mm |
Plage de températures de/à | -40 °C / 85 °C |
Durée de vie mécanique | > 500 Cycles d'accouplement |
Poids (g) | 5.65 |
Numéro de tarif douanier | 85369010 |
Pays d'origine | DE |
Caractéristiques électriques
PluslessTension nominale | 125 V |
Tension de choc nominale | 1500 V |
Courant nominal (40 °C) | 4,0 A |
Résistance d'isolation | ≥ 1010 Ω |
Degré d’encrassement | 1 |
Catégorie de surtension | II |
Groupe de matériau isolant | III |
Conformité CEM | non blindé |
Matériaux
PluslessMatériau du boîtier | PA |
Matériau du corps de contact | PA (UL94 V-0) |
Matériau du contact | CuZn (laiton) |
Revêtement du contact | Au (or) |
Matériel de verrouillage | CuZn (laiton) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numéro SCIP | 6e05dea9-2dcb-4a10-953d-6f413b9f74df |
Classifications
PluslesseCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
Déclarations de conformité
PluslessDirective basse tension | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
