Connecteurs d‘automatisme - connecteurs pour électrovanne
Modèle A
Embase mâle pour appareils, Contacts: 3+PE, non blindé, souder, IP40 sans joint, VDE, ESTI+, Ecrou de serrage

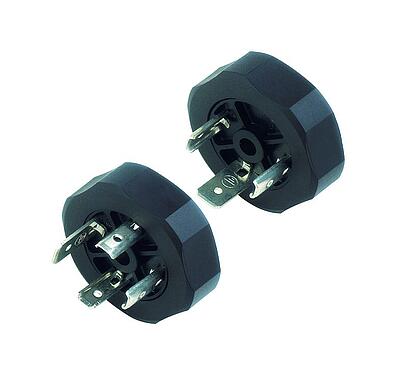

Illustration Embase mâle pour appareils, Contacts: 3+PE, non blindé, souder, IP40 sans joint, VDE, ESTI+, Ecrou de serrage — Illustration

Vue 3D Embase mâle pour appareils, Contacts: 3+PE, non blindé, souder, IP40 sans joint, VDE, ESTI+, Ecrou de serrage — Vue 3D

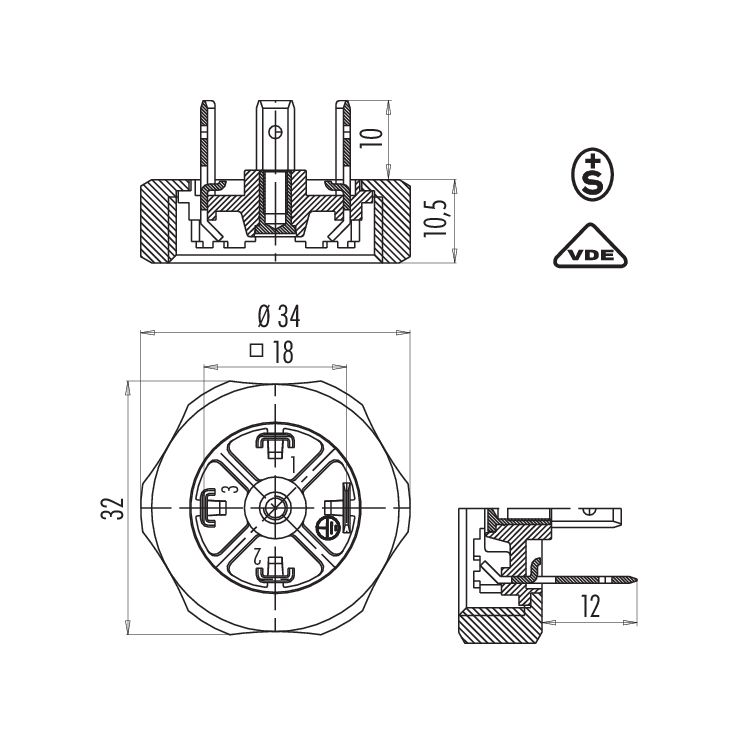

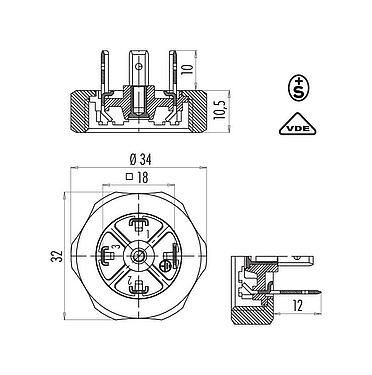

Dessin coté Embase mâle pour appareils, Contacts: 3+PE, non blindé, souder, IP40 sans joint, VDE, ESTI+, Ecrou de serrage — Dessin coté

Référence	43 1707 005 04
Design du connecteur	Embase mâle pour appareils
Norme de conception	DIN EN 175301-803
Version	Connecteur mâle droite
Verrouillage du connecteur	Vis centrale
Connexion	souder
Indice de protection	IP40 sans joint IP65 avec joint, voir accessoires
Section de raccordement	1,00 mm² / AWG 17
Plage de températures de/à	-25 °C / 100 °C
Durée de vie mécanique	> 50 Cycles d'accouplement
Poids (g)	9.11
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	250 V
Tension de choc nominale	4000 V
Courant nominal (40 °C)	10,0 A
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du boîtier	PA (UL94 HB)
Matériau du corps de contact	PA (UL94 HB)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Sn (étain)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	886ad1ce-b128-4601-923e-fd631b3455c1

Admissions	VDE, ESTI+

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002635

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
