M12-B
M12 Traversée de panneau, Contacts: 4, blindé, enfichable, IP67, UL

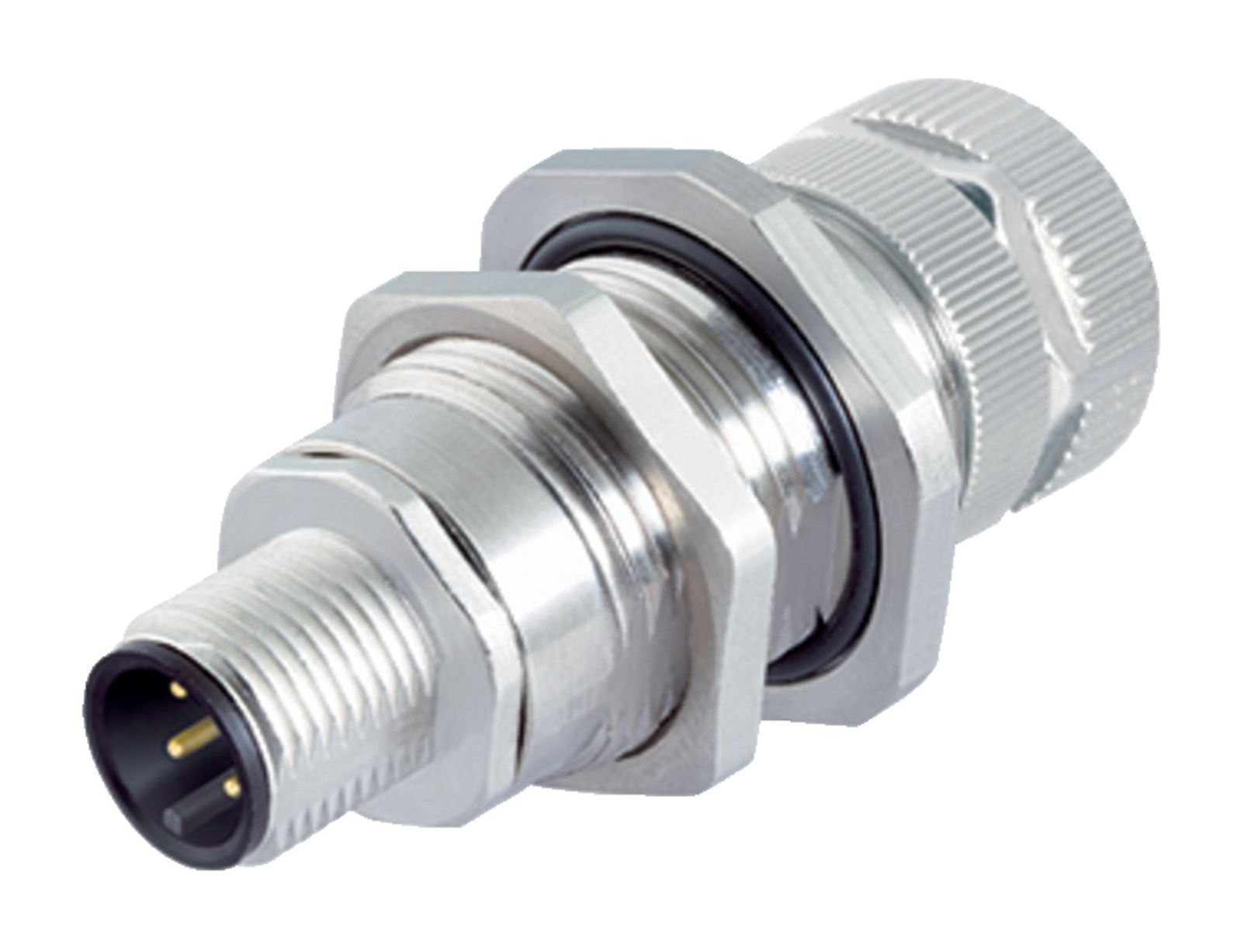

Illustration 09 5242 00 04 - M12 Traversée de panneau, Contacts: 4, blindé, enfichable, IP67, UL — Illustration

Vue 3D 09 5242 00 04 - M12 Traversée de panneau, Contacts: 4, blindé, enfichable, IP67, UL — Vue 3D

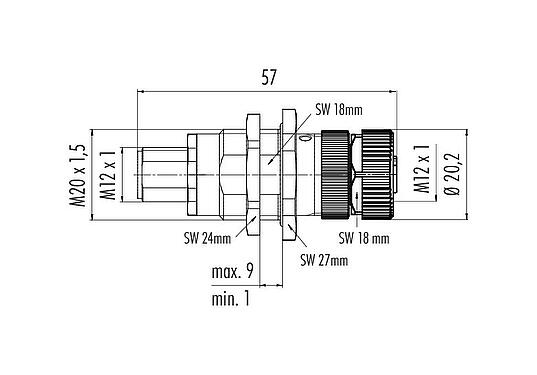

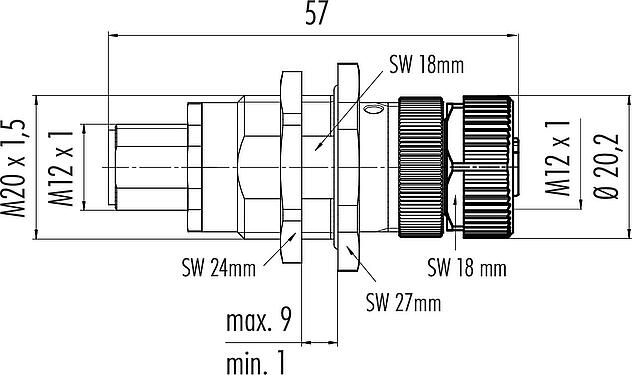

Dessin coté 09 5242 00 04 - M12 Traversée de panneau, Contacts: 4, blindé, enfichable, IP67, UL — Dessin coté

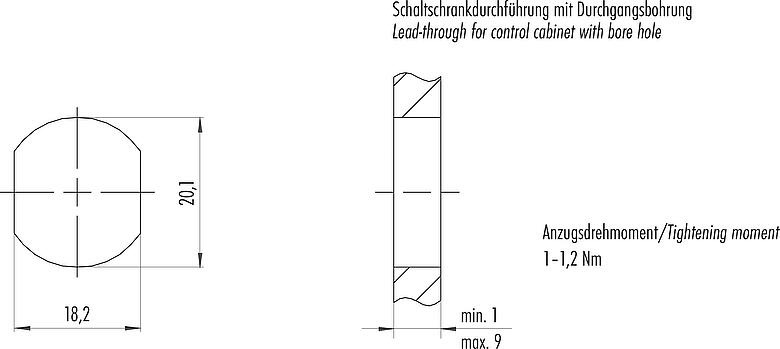

Instructions de montage / Découpe du panneau 09 5242 00 04 - M12 Traversée de panneau, Contacts: 4, blindé, enfichable, IP67, UL — Instructions de montage / Découpe du panneau

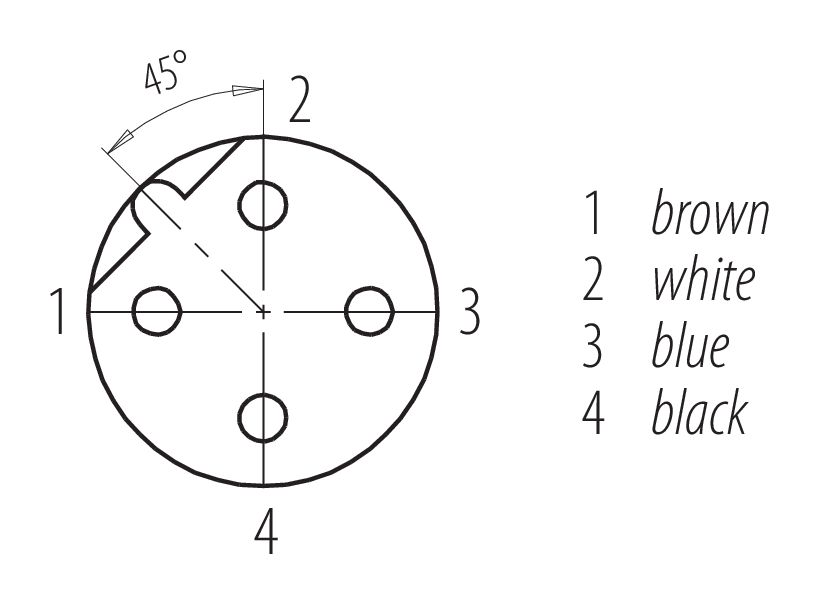

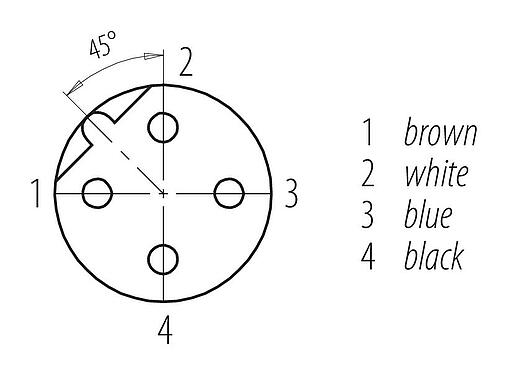

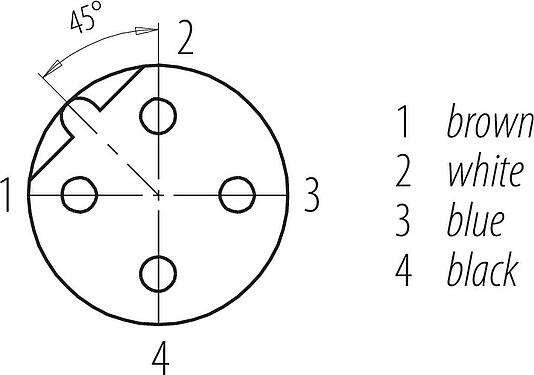

Disposition des contacts (Côté plug-in) 09 5242 00 04 - M12 Traversée de panneau, Contacts: 4, blindé, enfichable, IP67, UL — Disposition des contacts (Côté plug-in)

Référence	09 5242 00 04
Design du connecteur	Traversée de panneau
Norme de conception	DIN EN 61076-2-101
Version	Traversée de panneau
Verrouillage du connecteur	visser
Connexion	enfichable
Indice de protection	IP67
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	63.59
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindé
Raccordement du blindage	Écran sur boîtier

Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	2b4b656a-e1c3-4d55-99bf-476bec0163fd

Admissions	UL

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
