  4. M12 Connecteur mâle, Contacts: 5, 6,0-8,0 mm, non blindé, pince à visser, IP67, UL
Référencee: 99 0437 105 05

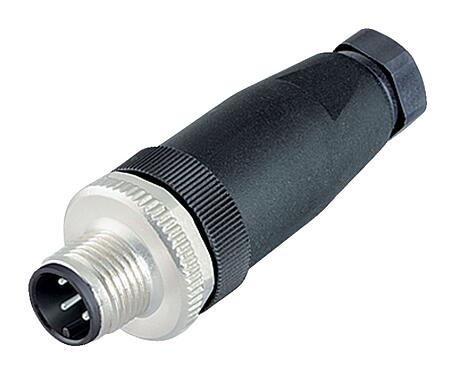

M12 Connecteur mâle, Contacts: 5, 6,0-8,0 mm, non blindé, pince à visser, IP67, UL

M12-B, série 715, Technologie d’automatisation - transmission de données
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 99 0437 105 05
Design du connecteur Connecteur mâle
Norme de conception DIN EN 61076-2-101
Version Connecteur mâle droite
Verrouillage du connecteur visser
Connexion pince à visser
Indice de protection IP67
Aire de section transversale max. 0,75 mm² / AWG 18
Passage de câble 6,0-8,0 mm
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 50 Cycles d'accouplement
Poids (g) 22.43
Numéro de tarif douanier 85369010
Pays d'origine HU
Tension nominale 60 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 4,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du boîtier PA
Matériau du corps de contact PA
Matériau du contact CuZn (laiton)
Revêtement du contact CuSnZn (Optalloy)
Matériel de verrouillage Zinc coulé sous pression nickelé
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
Numéro SCIP 39d83062-104f-4474-8f60-ef35689965f4
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avis général de non-responsabilité
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  3. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
