M12 Connecteur femelle, Contacts: 5, 6,5-8,5 mm, blindable, raccord sur bornier à ressort, IP67

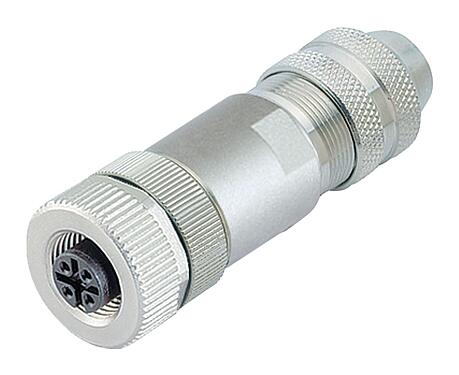

Illustration 99 1536 910 05 - M12 Connecteur femelle, Contacts: 5, 6,5-8,5 mm, blindable, raccord sur bornier à ressort, IP67 — Illustration

Vue 3D 99 1536 910 05 - M12 Connecteur femelle, Contacts: 5, 6,5-8,5 mm, blindable, raccord sur bornier à ressort, IP67 — Vue 3D

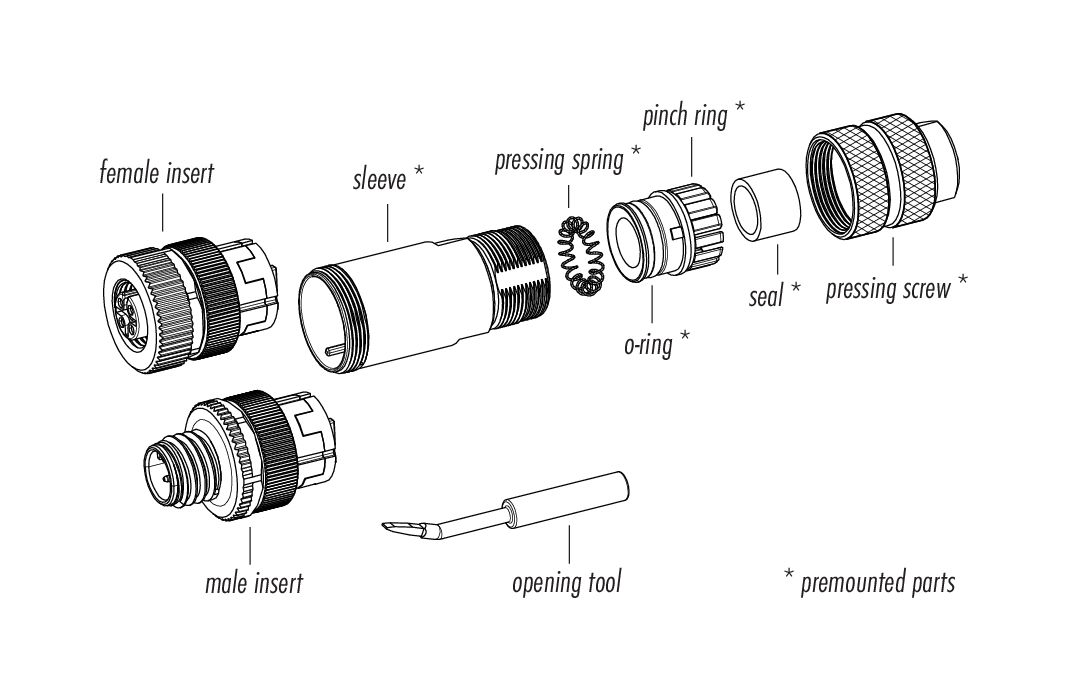

Dessin des composants 99 1536 910 05 - M12 Connecteur femelle, Contacts: 5, 6,5-8,5 mm, blindable, raccord sur bornier à ressort, IP67 — Dessin des composants

Dessin coté 99 1536 910 05 - M12 Connecteur femelle, Contacts: 5, 6,5-8,5 mm, blindable, raccord sur bornier à ressort, IP67 — Dessin coté

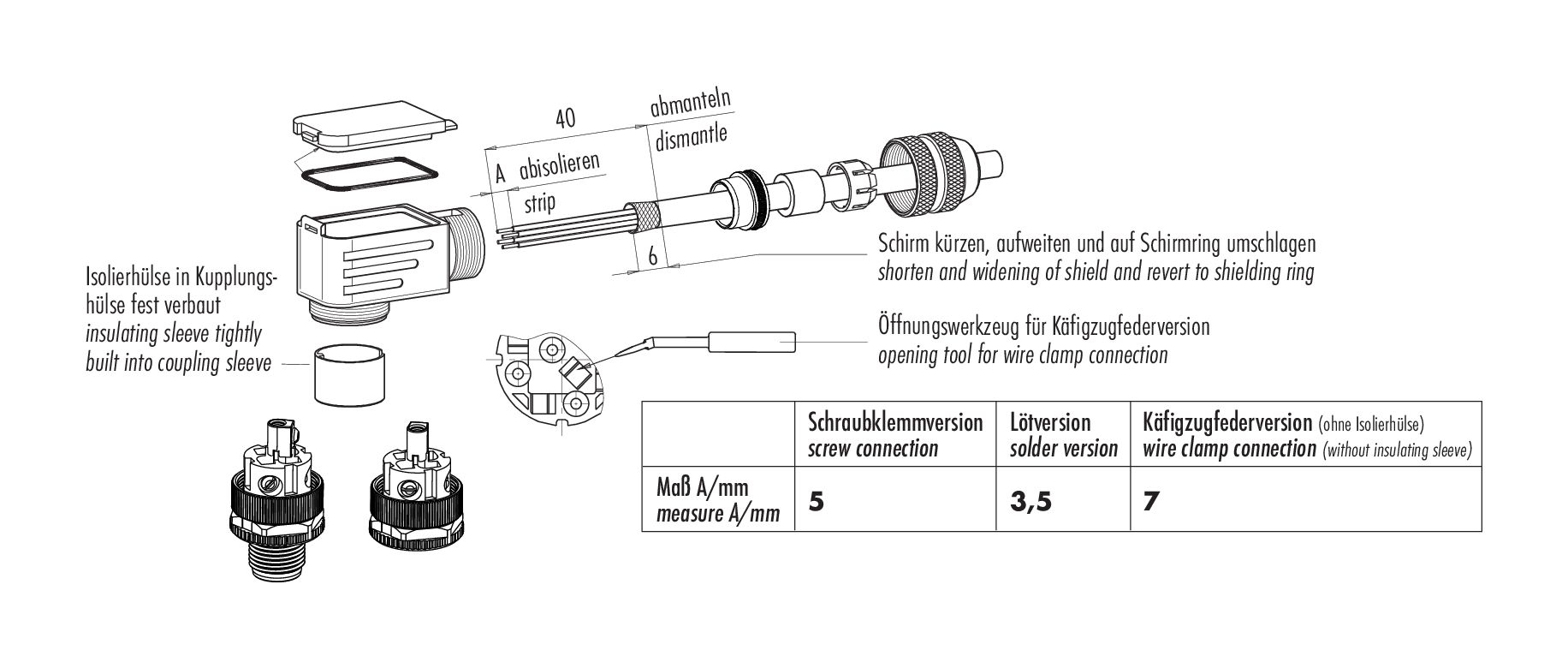

Instructions de montage 99 1536 910 05 - M12 Connecteur femelle, Contacts: 5, 6,5-8,5 mm, blindable, raccord sur bornier à ressort, IP67 — Instructions de montage

Disposition des contacts (Côté plug-in) 99 1536 910 05 - M12 Connecteur femelle, Contacts: 5, 6,5-8,5 mm, blindable, raccord sur bornier à ressort, IP67 — Disposition des contacts (Côté plug-in)

Référence	99 1536 910 05
Design du connecteur	Connecteur femelle
Norme de conception	DIN EN 61076-2-101
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	raccord sur bornier à ressort
Indice de protection	IP67
Aire de section transversale	max. 0,50 mm² / AWG 20
Passage de câble	6,5-8,5 mm
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	45.41
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Anneau de bouclier

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PA
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	1574896c-3a94-461e-b565-a07a0a81acfe

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
