Référencee: 70 3734 706 04

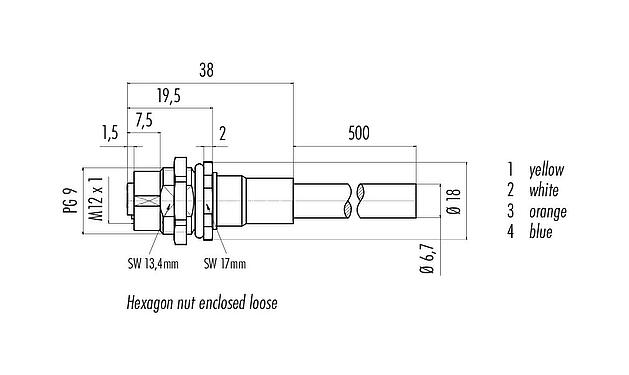

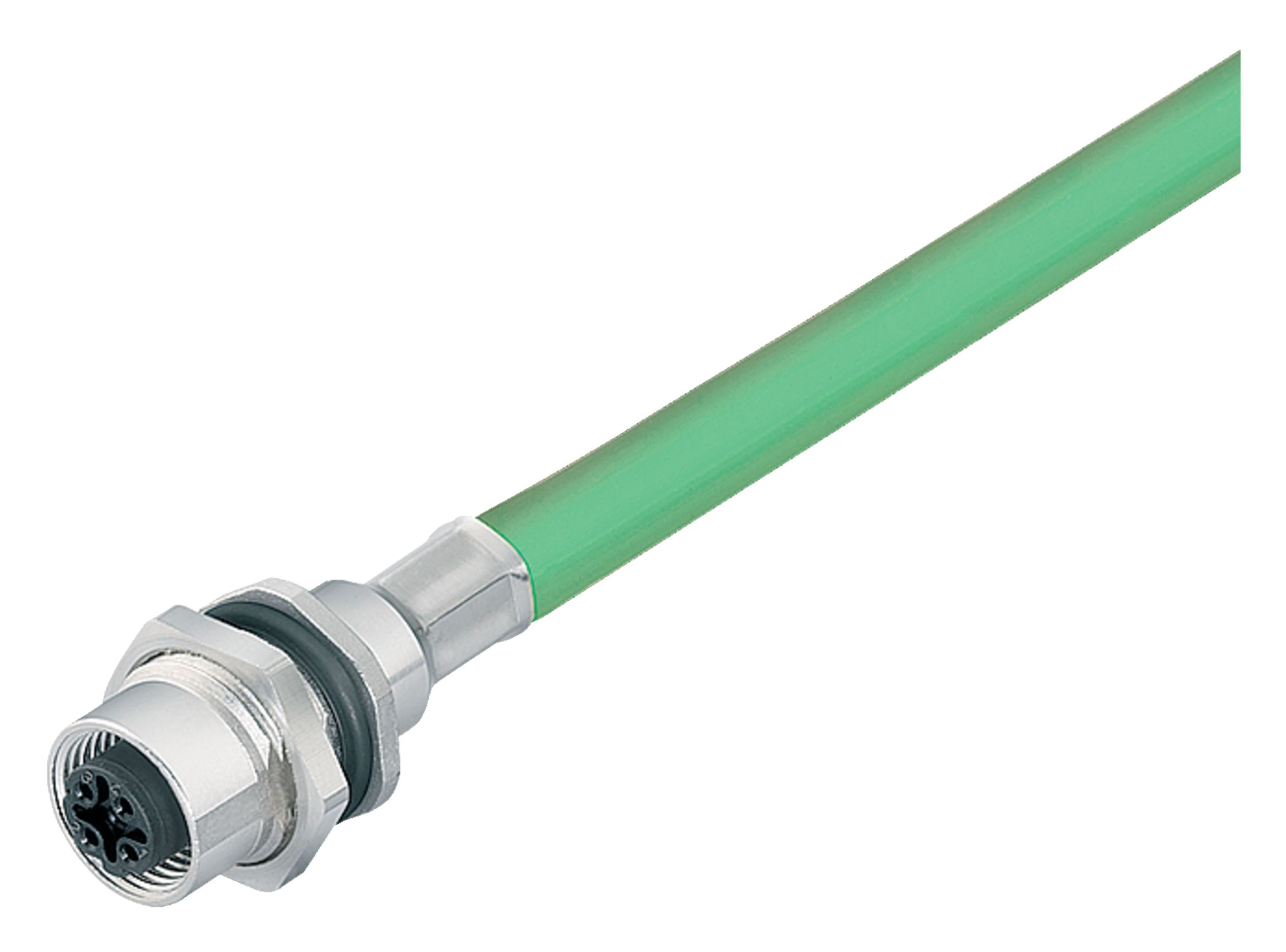

M12 Embase femelle, Contacts: 4, blindé, assemblés avec câble, IP67, UL, PG 9, Profinet, PUR, vert, 2 x 2 x AWG 22, vissé à l'avant, 0,5 m
M12-D, série 876, Technologie d’automatisation - transmission de données
Caractéristiques générales
Plusless| Référence | 70 3734 706 04 |
| Design du connecteur | Embase femelle |
| Norme de conception | DIN EN 61076-2-101 |
| Longueur du câble | 0,5 m (D'autres longueurs sont possibles sur demande). |
| Version | Connecteur femelle droite |
| Verrouillage du connecteur | visser |
| Connexion | assemblés avec câble |
| Indice de protection | IP67 |
| Aire de section transversale | AWG 22 |
| Plage de températures de/à | -25 °C / 60 °C |
| Durée de vie mécanique | > 500 Cycles d'accouplement |
| Poids (g) | 46.60 |
| Numéro de tarif douanier | 85444290 |
| Pays d'origine | HU |
Caractéristiques électriques
Plusless| Tension nominale | 250 V |
| Tension de choc nominale | 2500 V |
| Courant nominal (40 °C) | 4,0 A |
| Résistance d'isolation | > 1010 Ω |
| Degré d’encrassement | 3 |
| Taux de transmission | CAT 5 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | II |
| Conformité CEM | blindé |
| Raccordement du blindage | Écran sur boîtier |
Matériaux
Plusless| Matériau du corps de contact | PA |
| Matériau du contact | CuSn (bronze) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | Zinc coulé sous pression nickelé |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | be7d24c8-7e5a-4a1e-9936-d1da017913a1 |
Autorisation / approbations
Plusless| Admissions | UL |
Classifications
Plusless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Spécifications du câble
Plusless| Structure du câble | |
| Type de câble | Profinet |
| Diamètre de câble | 6,7 mm |
| Section transversale | 2 x 2 x AWG 22 |
| Matériau de la gaine | PUR |
| Isolation du toron | Polyoléfine |
| Structure du toron | AWG 22/7 |
| Couleur du câble | vert |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 5 x Ø |
| Rayon de courbure de câble mobile | ≥ 15 x Ø |
| Cycles de flexion | > 10 x Ø (2 millions) |
| Accélération admissible | 2 m/s² |
| Déplacement horizontal | à 5 m/s² -> 5 m |
| Déplacement vertical | à 5 m/s² -> 5 m |
| Vitesse de déplacement | ≤ 200 m/min (5 m de distance horizontale) |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -20 °C / 60 °C |
| Plage de temp. câble fixe de/à | -40 °C / 80 °C |
| Autres caractéristiques | |
| Sans halogène | oui |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
