Référencee: 77 4529 0000 64704-0100

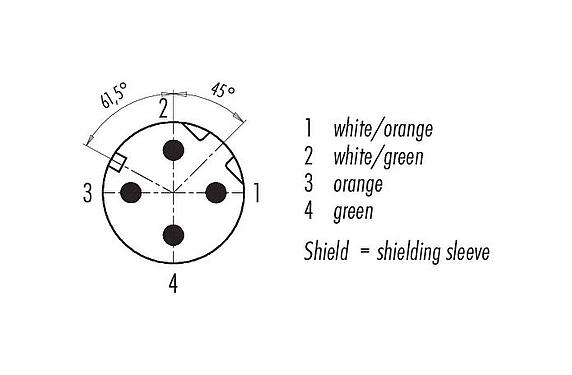

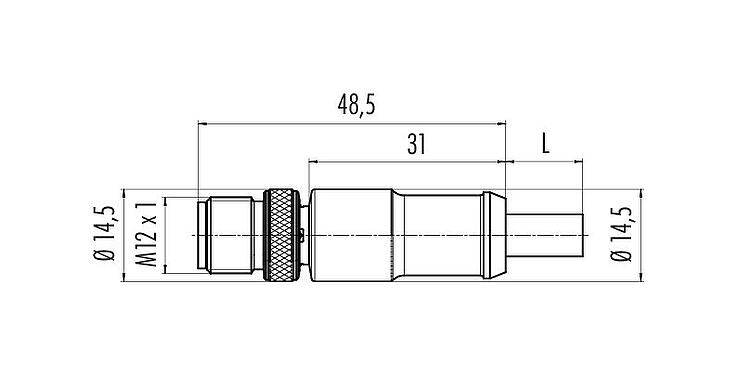

M12 Connecteur mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, Ethernet CAT5e, TPE, noir, 2 x 2 x AWG 24, 1 m
M12-D, série 876, Technologie d’automatisation - transmission de données
Caractéristiques générales
Plusless| Référence | 77 4529 0000 64704-0100 |
| Design du connecteur | Connecteur mâle |
| Norme de conception | DIN EN 61076-2-101 |
| Longueur du câble | 1 m (D'autres longueurs sont possibles sur demande). |
| Version | Connecteur mâle droite |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP67 |
| Aire de section transversale | 2 x 2 x AWG 24 |
| Plage de températures de/à | -40 °C / 85 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 200 |
Caractéristiques électriques
Plusless| Tension nominale | 250 V |
| Tension de choc nominale | 2500 V |
| Courant nominal (40 °C) | 4,0 A |
| Résistance d'isolation | > 1010 Ω |
| Degré d’encrassement | 3 |
| Taux de transmission | CAT 5 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | I |
| Conformité CEM | blindé |
| Raccordement du blindage | Écran sur bague filetée |
Matériaux
Plusless| Matériau du boîtier | PUR |
| Matériau du corps de contact | PUR |
| Matériau du contact | CuZn (laiton) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | Zinc coulé sous pression nickelé |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numéro SCIP | SCIP-number not available |
Classifications
Plusless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Déclarations de conformité
Plusless| Directive basse tension | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| Directive RoHS | 2011/65/EU (EN 50581:2012) |
Spécifications du câble
Plusless| Structure du câble | |
| Type de câble | Ethernet CAT5e |
| Diamètre de câble | 6,6 mm |
| Section transversale | 2 x 2 x AWG 24 |
| Matériau de la gaine | TPE |
| Isolation du toron | PE |
| Structure du toron | AWG 24 |
| Couleur du câble | noir |
| Propriétés électriques | |
| Résistance du conducteur | 55 Ω/Km (20°C) |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | > 10 millions |
| Accélération admissible | max. 2 m/s² |
| Déplacement horizontal | à 5 m/s² -> 5 m |
| Déplacement vertical | à 5 m/s² -> 5 m |
| Vitesse de déplacement | ≤ 200 m/min (5 m de distance horizontale) |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -40 °C / 80 °C |
| Plage de temp. câble fixe de/à | -40 °C / 80 °C |
| Autres caractéristiques | |
| Sans halogène | oui |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
