Référence	77 4530 0000 50704-0200
Design du connecteur	Connecteur femelle
Norme de conception	DIN EN 61076-2-101
Longueur du câble	2 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	surmoulé sur le câble
Indice de protection	IP67
Aire de section transversale	1 x 4 x AWG 22
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	20.00
Numéro de tarif douanier	85444290
Pays d'origine	DE

Matériau du boîtier	PUR
Matériau du corps de contact	PUR
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	2a8ef765-b60e-478a-a37c-586225e1fbde

Directive basse tension	2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Directive RoHS	2011/65/EU (EN 50581:2012)

Structure du câble
Type de câble	Profinet/Ethernet CAT5e
Diamètre de câble	6,7 mm
Section transversale	4 x AWG 22
Matériau de la gaine	PUR
Isolation du toron	Polyoléfine
Structure du toron	AWG 22/7
Couleur du câble	vert
Propriétés électriques
Résistance du conducteur	55 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe	≥ 5 x Ø
Rayon de courbure de câble mobile	≥ 15 x Ø
Cycles de flexion	2 millions
Accélération admissible	max. 2 m/s²
Déplacement horizontal	à 5 m/s² -> 5 m
Déplacement vertical	à 5 m/s² -> 5 m
Vitesse de déplacement	≤ 200 m/min (5 m de distance horizontale)
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-20 °C / 60 °C
Plage de temp. câble fixe de/à	-40 °C / 80 °C
Autres caractéristiques
Sans halogène	oui

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

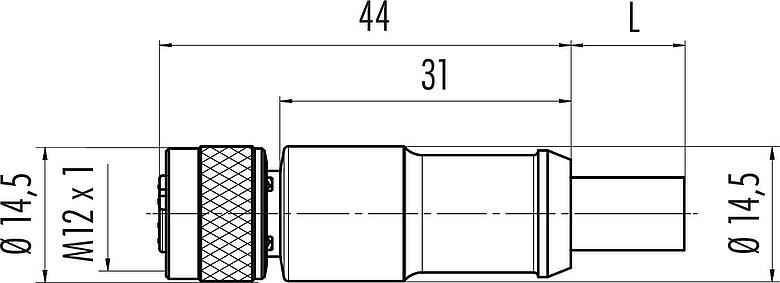

M12 Connecteur femelle, Contacts: 4, blindé, surmoulé sur le câble, IP67, UL, Profinet/Ethernet CAT5e, PUR, vert, 4 x AWG 22, 2 m
