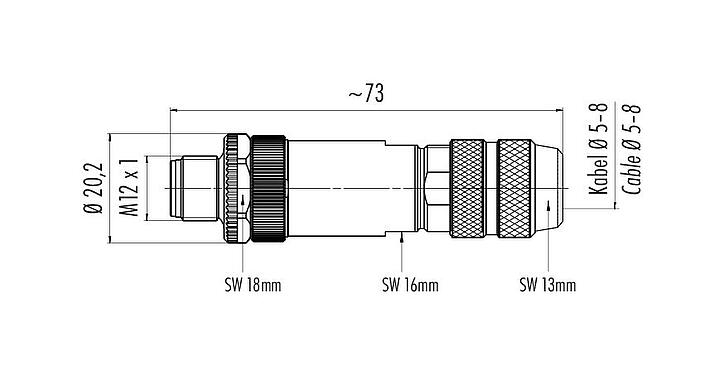

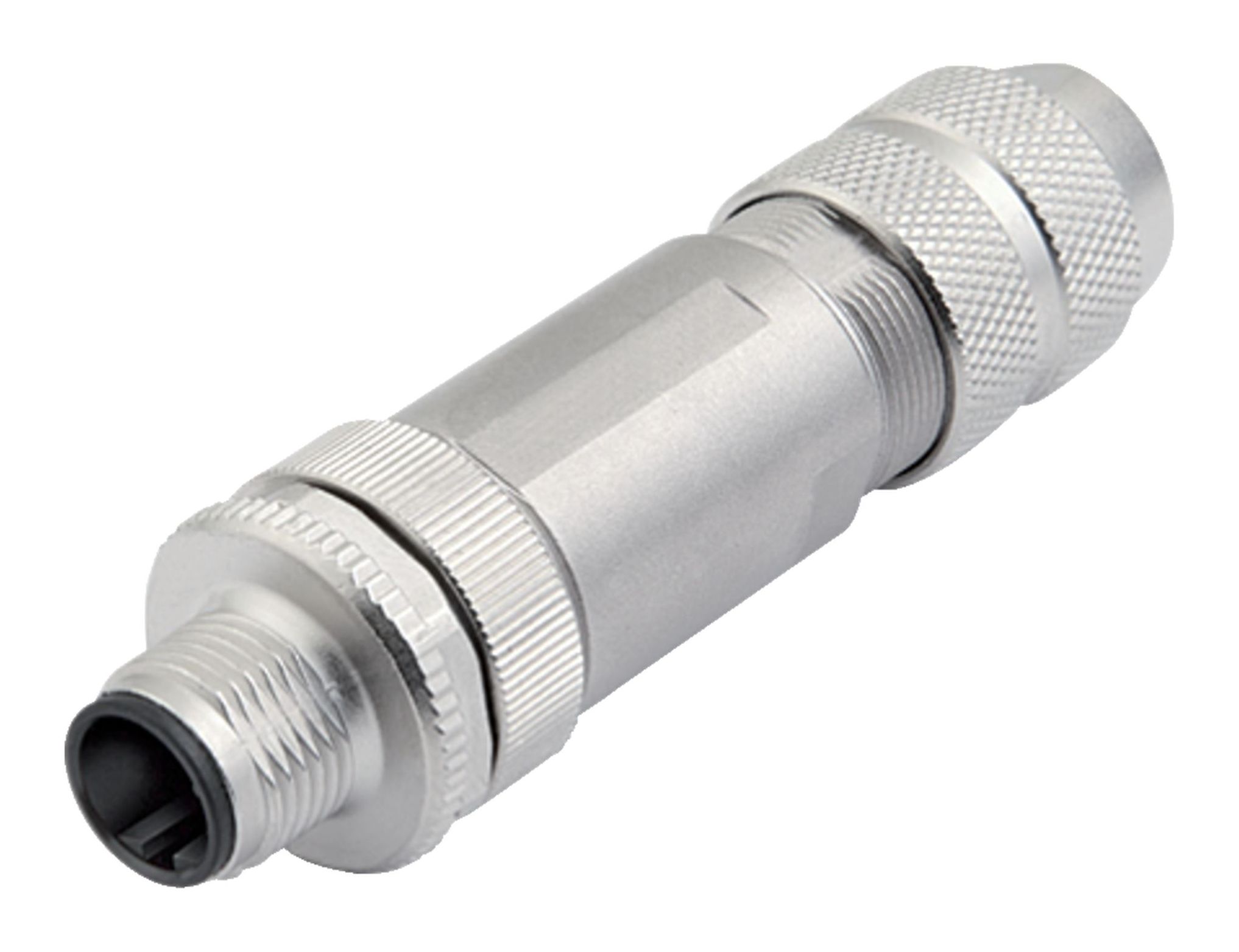

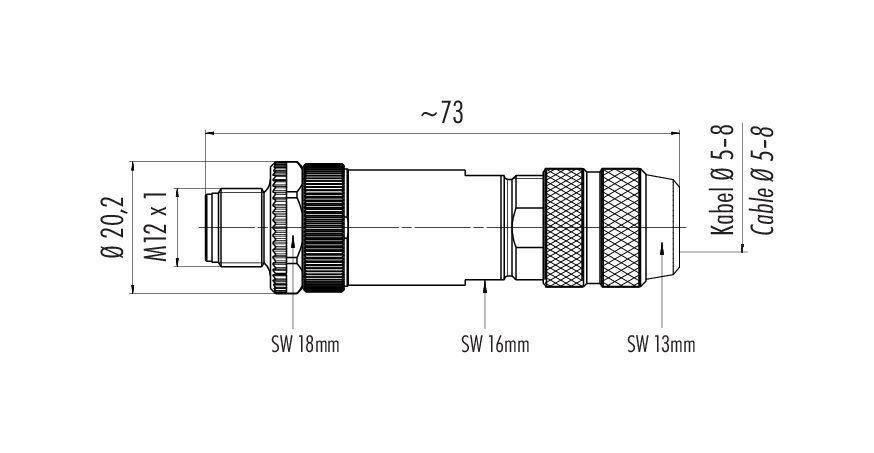

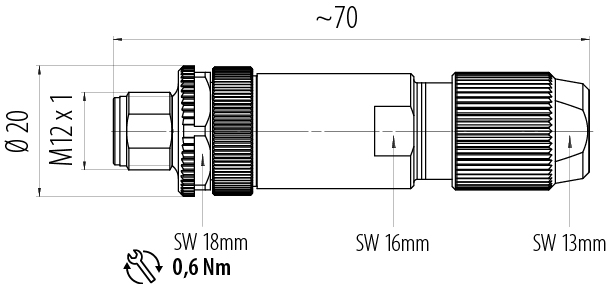

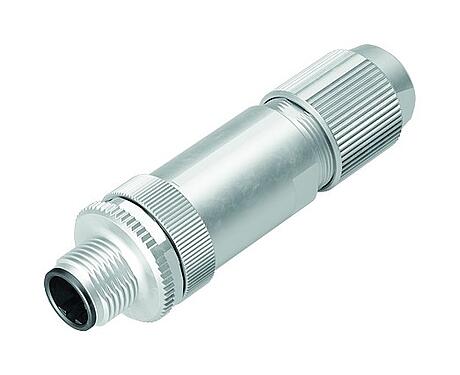

  4. M12 Connecteur mâle, Contacts: 4, 5,0-8,0 mm, blindable, sertir (Les contacts à sertir doivent être commandés séparément), IP67
Référencee: 99 3721 810 04

M12 Connecteur mâle, Contacts: 4, 5,0-8,0 mm, blindable, sertir (Les contacts à sertir doivent être commandés séparément), IP67

M12-D, série 825, Technologie d’automatisation - transmission de données
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 99 3721 810 04
Design du connecteur Connecteur mâle
Norme de conception DIN EN 61076-2-101
Version Connecteur mâle droite
Verrouillage du connecteur visser

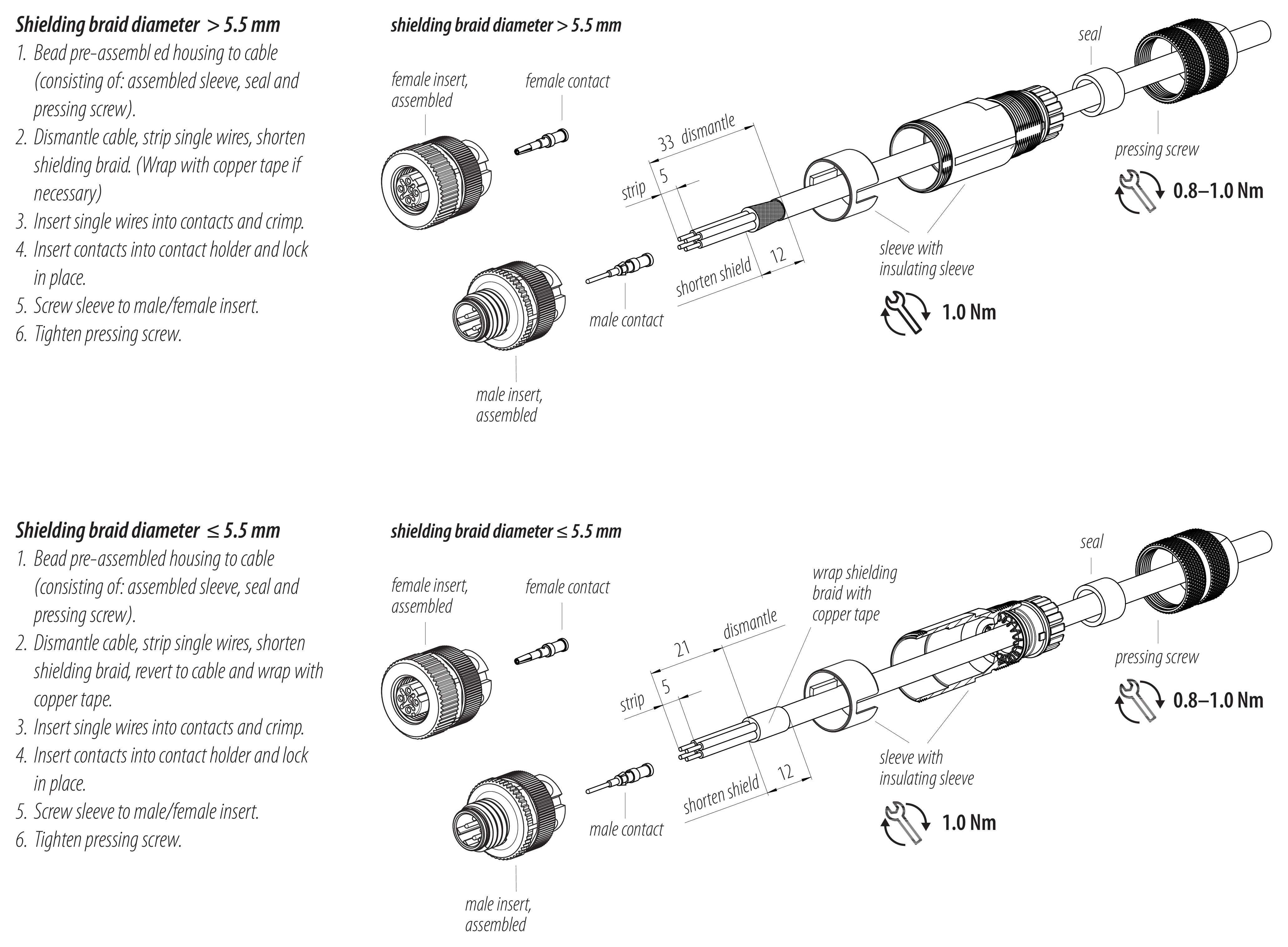

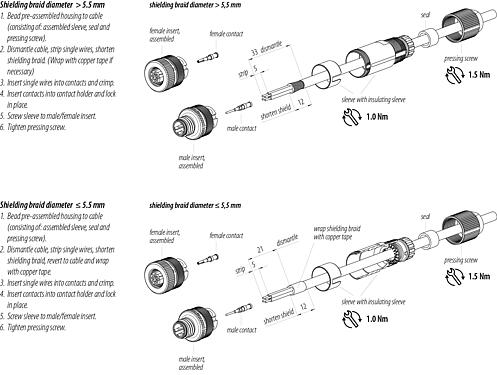

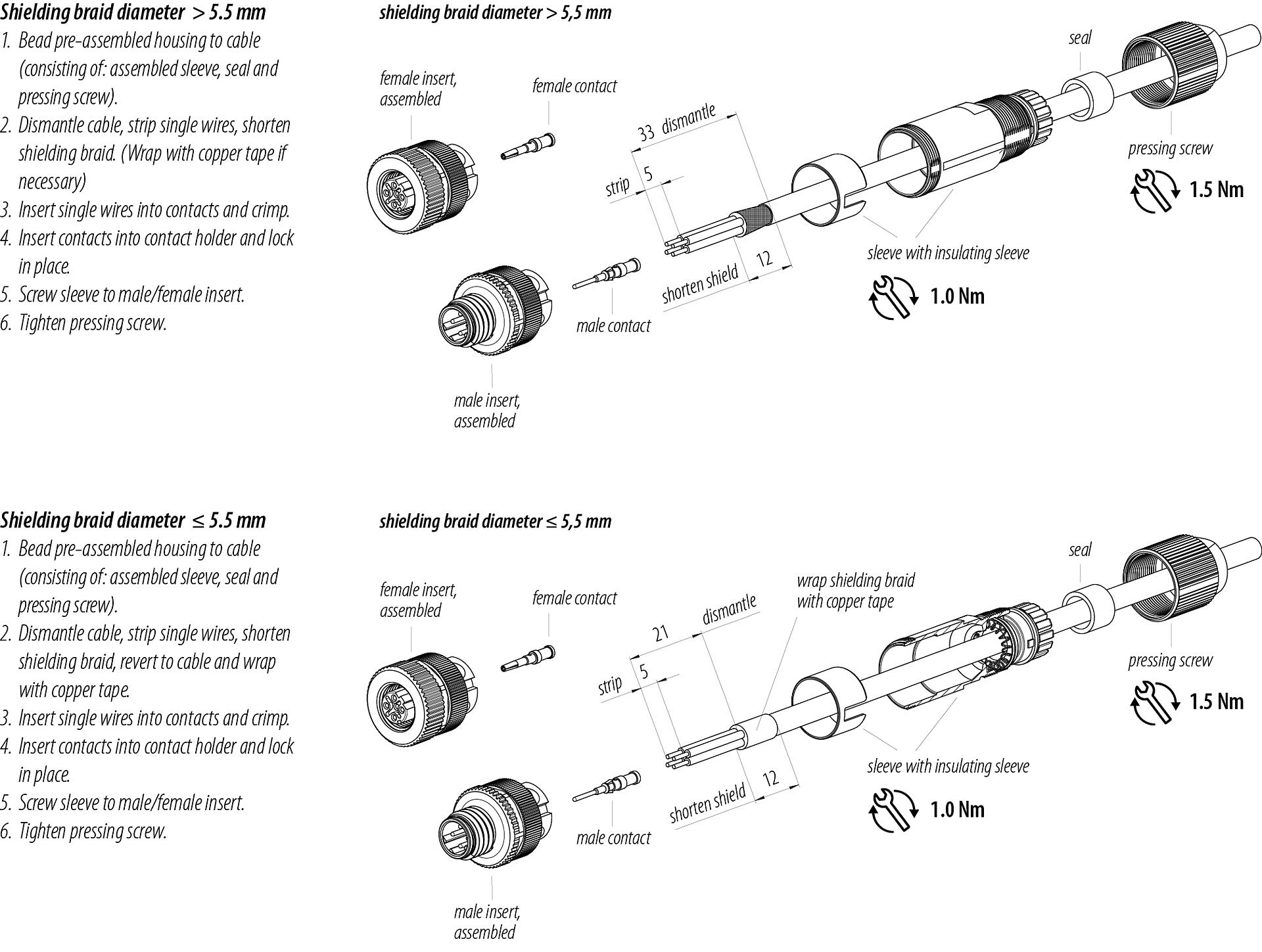

Connexion sertir (Les contacts à sertir doivent être commandés séparément)
Indice de protection IP67
Aire de section transversale cliquez ici pour plus d'informations
Passage de câble 5,0-8,0 mm
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 43.00
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 250 V
Tension de choc nominale 2500 V
Courant nominal (40 °C) 4,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 3
Taux de transmission CAT 5
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM blindable
Raccordement du blindage Ressort Iris
Matériau du boîtier zinc coulé sous pression nickelé
Matériau du corps de contact PA
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
Matériel de verrouillage Zinc coulé sous pression nickelé
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 713074a9-e763-4425-91d6-83cf70f403c7
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  6. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
