M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, M8x1,0

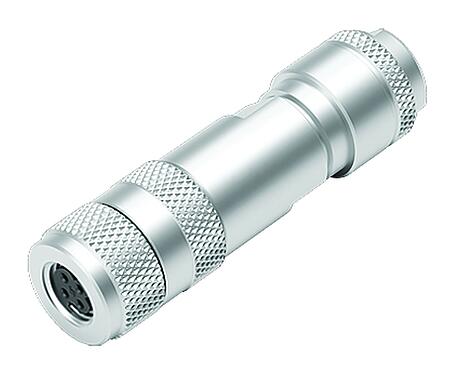

Illustration 99 3368 100 04 - M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, M8x1,0 — Illustration

Vue 3D 99 3368 100 04 - M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, M8x1,0 — Vue 3D

Dessin des composants 99 3368 100 04 - M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, M8x1,0 — Dessin des composants

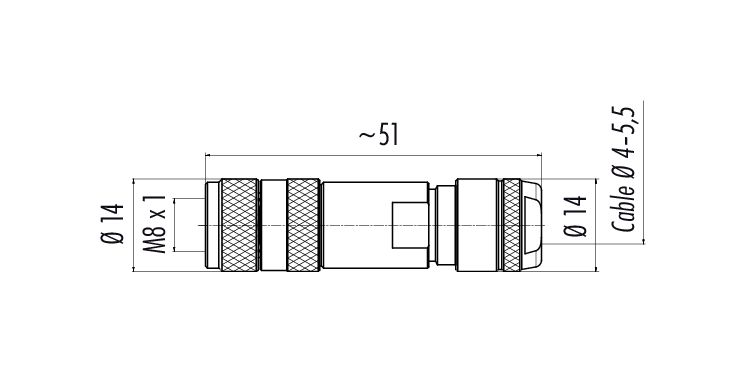

Dessin coté 99 3368 100 04 - M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, M8x1,0 — Dessin coté

Instructions de montage 99 3368 100 04 - M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, M8x1,0 — Instructions de montage

Disposition des contacts (Côté plug-in) 99 3368 100 04 - M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, M8x1,0 — Disposition des contacts (Côté plug-in)

Référence	99 3368 100 04
Design du connecteur	Connecteur femelle
Norme de conception	DIN EN 61076-2-114
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	pince à visser
Indice de protection	IP67
Aire de section transversale	0,14-0,50 mm²
Passage de câble	4,0-5,5 mm
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	28.22
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	63 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	≥ 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindable
Raccordement du blindage	Ressort Iris

Matériau du boîtier	PA
Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
Matériel de verrouillage	CuZn (laiton)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	31b9c48e-0a85-49c1-8bbc-183449406af5

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Signaler une erreur sur cette page

Avis général de non-responsabilité

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
