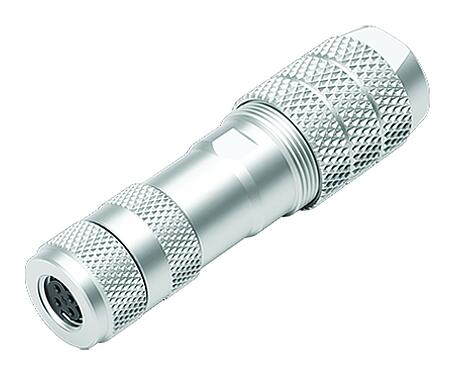

  4. M8 Connecteur femelle, Contacts: 4, 5,0-8,0 mm, blindable, pince à visser, IP67, M8x1,0
Référencee: 99 3368 600 04

M8 Connecteur femelle, Contacts: 4, 5,0-8,0 mm, blindable, pince à visser, IP67, M8x1,0

M8-D, série 818, Technologie d’automatisation - transmission de données
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 99 3368 600 04
Design du connecteur Connecteur femelle
Norme de conception DIN EN 61076-2-114
Version Connecteur femelle droite
Verrouillage du connecteur visser
Connexion pince à visser
Indice de protection IP67
Aire de section transversale 0,14-0,50 mm²
Passage de câble 5,0-8,0 mm
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 34.79
Numéro de tarif douanier 85444290
Pays d'origine DE
Tension nominale 63 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 4,0 A
Résistance d'isolation ≥ 108 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM blindable

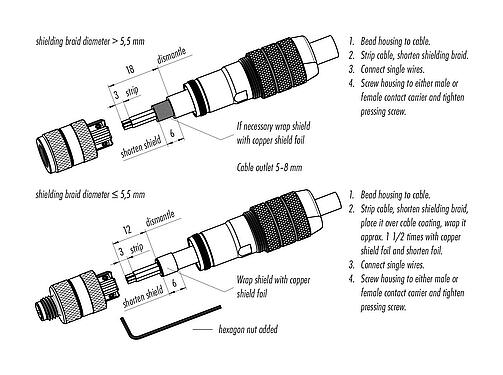

Raccordement du blindage Ressort Iris
Matériau du boîtier PA
Matériau du corps de contact PA
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
Matériel de verrouillage CuZn (laiton)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 83ec6250-c343-47a6-90c1-750075a0f511
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Avis général de non-responsabilité
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
