  4. M8 Connecteur mâle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67
Référencee: 99 3369 100 04

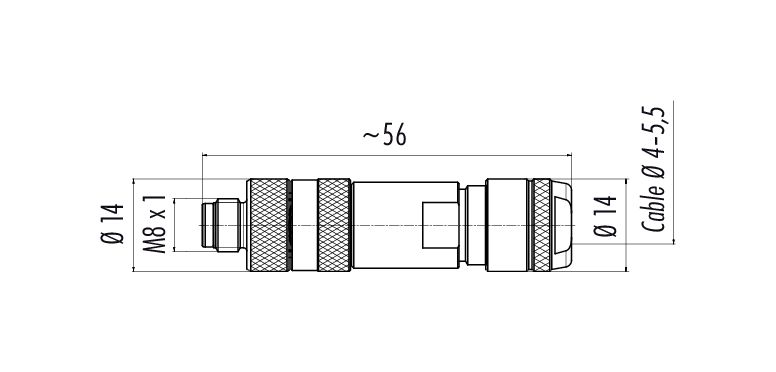

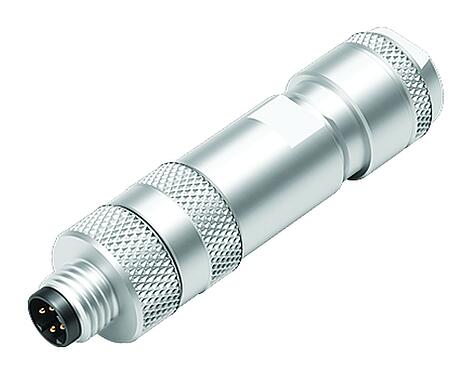

M8 Connecteur mâle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67

M8-D, série 818, Technologie d’automatisation - transmission de données
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 99 3369 100 04
Design du connecteur Connecteur mâle
Norme de conception DIN EN 61076-2-114
Version Connecteur mâle droite
Verrouillage du connecteur M8x1
Connexion pince à visser
Indice de protection IP67
Aire de section transversale 0,14-0,50 mm²
Passage de câble 4,0-5,5 mm
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 27.94
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 63 V DC
Tension de choc nominale 1500 V
Courant nominal (40 °C) 4,0 A
Résistance d'isolation > 108 Ω
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM blindable
Raccordement du blindage Ressort Iris
Matériau du boîtier CuZn (Laiton, nickelé)
Matériau du corps de contact PA noir
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
Matériel de verrouillage CuZn (laiton)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP e2144c9f-fb96-402c-b750-592daca032f0
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Avis général de non-responsabilité
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
