  4. Baïonnette Connecteur mâle, Contacts: 8, non blindé, souder, IP67, PVC, gris, 8 x 0,25 mm², 2 m
Référencee: 77 6005 0000 20008-0200

Baïonnette Connecteur mâle, Contacts: 8, non blindé, souder, IP67, PVC, gris, 8 x 0,25 mm², 2 m

Baïonnette NCC, série 770, Connecteurs miniatures
(Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Comparatif
Téléchargements

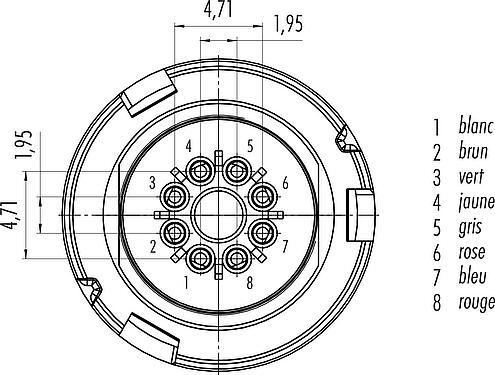

Caractéristiques générales
Plusless
Référence 77 6005 0000 20008-0200
Design du connecteur Connecteur mâle
Longueur du câble 2 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version Connecteur mâle droite
Verrouillage du connecteur Baïonnette
Connexion souder
Indice de protection IP67
Aire de section transversale 0,25 mm² / AWG 24
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 5000 Cycles d'accouplement
Poids (g) 121.00
Numéro de tarif douanier 85444290
Pays d'origine DE
Tension nominale 175 V
Tension de choc nominale 1750 V
Courant nominal (40 °C) 2,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 2
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM non blindé
Matériau du boîtier PUR
Matériau du corps de contact PA
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
Matériel de verrouillage PA
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 0f5a7a6b-06af-4024-8fc4-a4bd06b7b9ac
ETIM 9.0 EC002638
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 6,0 mm
Section transversale 8 x 0,25 mm²
Matériau de la gaine PVC
Isolation du toron PVC
Structure du toron 32 x 0,10 mm
Couleur du câble gris
Propriétés électriques
Câble Résistance d'isolation > 200 Ω/Km
Tension de fonctionnement ≤ 300 V
Résistance du conducteur 79 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe ≥ 5 x Ø
Rayon de courbure de câble mobile ≥ 10 x Ø
Cycles de flexion > 2 millions
Accélération admissible max. 5 m/s² + 1 m/s²
Déplacement horizontal à 5 m/s² -> 5 m
Déplacement vertical à 5 m/s² -> 2 m
Vitesse de déplacement à 5 m de chemin horizontal -> 200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -5 °C / 105 °C
Plage de temp. câble fixe de/à -40 °C / 105 °C
Autres caractéristiques
Sans halogène non
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  6. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  7. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
