  4. M16 IP40 Embase mâle, Contacts: 4 (04-a), non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP40, vissé à l'avant
Référencee: 09 0311 780 04

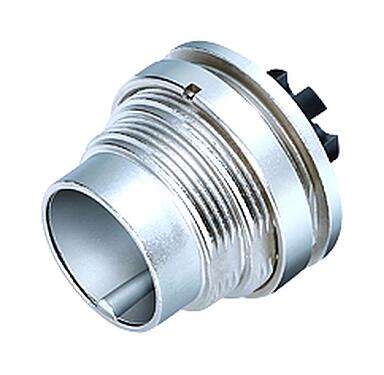

M16 IP40 Embase mâle, Contacts: 4 (04-a), non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP40, vissé à l'avant

M16, série 680, Connecteurs miniatures
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 09 0311 780 04
Design du connecteur Embase mâle
Version Connecteur mâle droite
Verrouillage du connecteur visser
Connexion sertir (Les contacts à sertir doivent être commandés séparément)
Indice de protection IP40
Aire de section transversale cliquez ici pour plus d'informations
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 500 Cycles d'accouplement
Poids (g) 10.60
Numéro de tarif douanier 85369010
Tension nominale 250 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 6,0 A
Résistance d'isolation ≥ 10¹⁰ Ω
Degré d’encrassement 1
Catégorie de surtension I
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du corps de contact PBT (UL94 V-0)
Matériau du contact en fonction du contact à sertir (accessoire)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 0b49d4ba-0891-45e3-b852-bab86c4eee66
eCl@ss 11.1 27-44-01-09
ETIM 7.0 EC003569
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
