M16 IP40 Embase mâle, Contacts: 12 (12-a), blindable, THT, IP40, vissé à l'avant

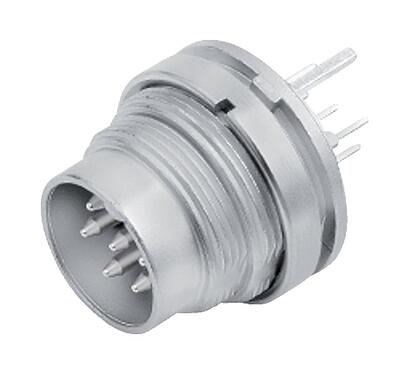

Illustration 09 0331 290 12 - M16 IP40 Embase mâle, Contacts: 12 (12-a), blindable, THT, IP40, vissé à l'avant — Illustration

Vue 3D 09 0331 290 12 - M16 IP40 Embase mâle, Contacts: 12 (12-a), blindable, THT, IP40, vissé à l'avant — Vue 3D

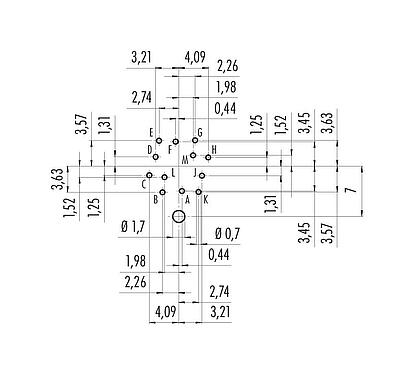

Disposition du conducteur 09 0331 290 12 - M16 IP40 Embase mâle, Contacts: 12 (12-a), blindable, THT, IP40, vissé à l'avant — Disposition du conducteur

Dessin des composants 09 0331 290 12 - M16 IP40 Embase mâle, Contacts: 12 (12-a), blindable, THT, IP40, vissé à l'avant — Dessin des composants

Dessin coté 09 0331 290 12 - M16 IP40 Embase mâle, Contacts: 12 (12-a), blindable, THT, IP40, vissé à l'avant — Dessin coté

Instructions de montage / Découpe du panneau 09 0331 290 12 - M16 IP40 Embase mâle, Contacts: 12 (12-a), blindable, THT, IP40, vissé à l'avant — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 0331 290 12 - M16 IP40 Embase mâle, Contacts: 12 (12-a), blindable, THT, IP40, vissé à l'avant — Disposition des contacts (Côté plug-in)

Référence	09 0331 290 12
Design du connecteur	Embase mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP40
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	13.50
Numéro de tarif douanier	85369010

Tension nominale	60 V
Tension de choc nominale	500 V
Courant nominal (40 °C)	3,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	I
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Bbroche de bouclier

Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	0ccb2bb1-54a8-40ae-8766-cd8ade6c5581

eCl@ss 11.1	27-44-01-09
ETIM 7.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
