M16 Embase femelle, Contacts: 12 (12-a), non blindé, THT, IP67, vissé à l'avant

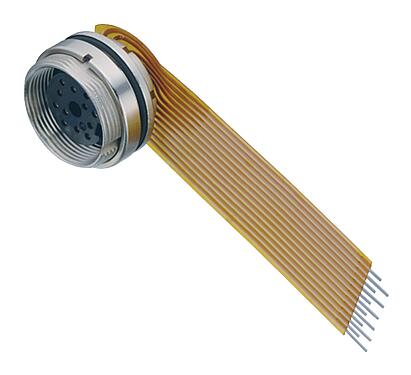

Illustration 09 0132 65 12 - M16 Embase femelle, Contacts: 12 (12-a), non blindé, THT, IP67, vissé à l'avant — Illustration

Vue 3D 09 0132 65 12 - M16 Embase femelle, Contacts: 12 (12-a), non blindé, THT, IP67, vissé à l'avant — Vue 3D

Connexion & dimensions 09 0132 65 12 - M16 Embase femelle, Contacts: 12 (12-a), non blindé, THT, IP67, vissé à l'avant — Connexion & dimensions

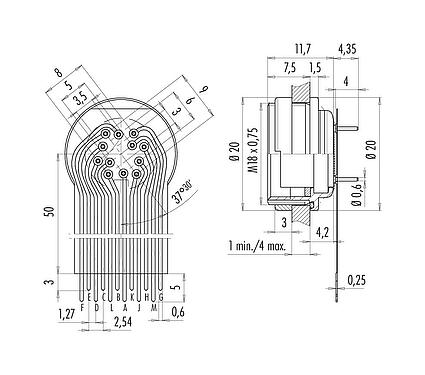

Dessin coté 09 0132 65 12 - M16 Embase femelle, Contacts: 12 (12-a), non blindé, THT, IP67, vissé à l'avant — Dessin coté

Instructions de montage / Découpe du panneau 09 0132 65 12 - M16 Embase femelle, Contacts: 12 (12-a), non blindé, THT, IP67, vissé à l'avant — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 0132 65 12 - M16 Embase femelle, Contacts: 12 (12-a), non blindé, THT, IP67, vissé à l'avant — Disposition des contacts (Côté plug-in)

Référence	09 0132 65 12
Design du connecteur	Embase femelle
Norme de conception	DIN EN 61076-2-106
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP67
Plage de températures de/à	-40 °C / 95 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	10.76
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	500 V
Courant nominal (40 °C)	3,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	I
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	365c639e-cd7a-4848-ab2f-d25babae99ef

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
