Référencee: 09 0061 00 05

Baïonnette Embase mâle, Contacts: 5, non blindé, souder, IP40

Baïonnette, série 690, Connecteurs d‘alimentation

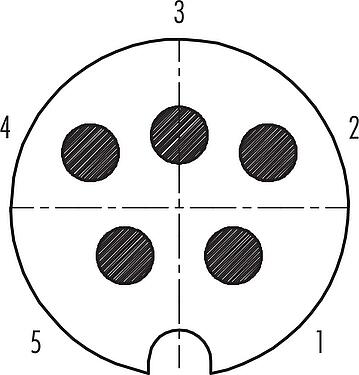

Nombre de contacts disponibles
Comparatif
Téléchargements
Ce embase mâle avec système de verrouillage à baïonnette et un nombre de broches de 5 est, selon sa classe de protection IP40, protégé contre les corps étrangers solides et contre l'accès avec un fil. Pas de protection contre l'eau. Il peut être utilisé dans des zones ayant un degré de pollution de 1. Dans des endroits où il n'y a pas ou peu de salissures, mais non conductrices. La pollution n'a aucune influence. Avec une plage de températures de -40 °C/85 °C, ce embase mâle non blindé à baïonnette est conçu pour le froid intense et la chaleur intense. Grâce à la tension nominale qualifiée de 250 V et au courant nominal de 10,0 A, il est parfaitement adapté à son domaine d'application.
Caractéristiques générales
Plusless
Référence 09 0061 00 05
Design du connecteur Embase mâle
Version Connecteur mâle droite
Verrouillage du connecteur Baïonnette
Connexion souder
Indice de protection IP40
Aire de section transversale 2,50 mm² / AWG 14
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 50 Cycles d'accouplement
Poids (g) 15.47
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 250 V
Tension de choc nominale 2500 V
Courant nominal (40 °C) 10,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 1
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du boîtier PBT
Matériau du corps de contact PBT (UL94 V-0)
Matériau du contact CuZn (laiton)
Revêtement du contact Ag (argent)
REACH SVHC None (No pollutants)
Numéro SCIP SCIP-number not available
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  4. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  5. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
  6. Pour verrouiller le connecteur de câble avec le connecteur d'appareil, il est recommandé de serrer la bague filetée à 1,25 Nm. Une clé dynamométrique adaptée est disponible en tant qu'accessoire (référence 07 0082 000).
