  4. M25 Connecteur mâle, Contacts: 7, 5,0-8,0 mm, blindable, souder, IP40
Référencee: 09 0041 00 07

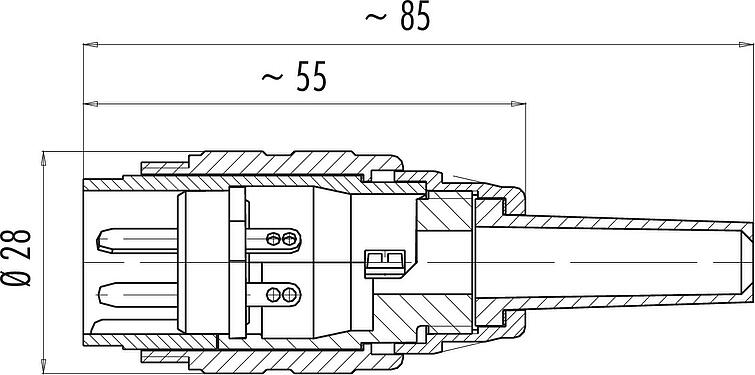

M25 Connecteur mâle, Contacts: 7, 5,0-8,0 mm, blindable, souder, IP40

M25, série 691, Connecteurs d‘alimentation

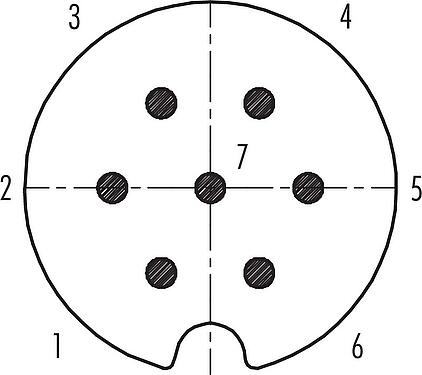

Nombre de contacts disponibles
Comparatif
Téléchargements
Ce connecteur mâle avec verrouillage à vis et un nombre de broches de 7 est, selon sa classe de protection IP40, protégé contre les corps étrangers solides et contre l'accès avec un fil. Pas de protection contre l'eau. Il peut être utilisé dans des zones ayant un degré de pollution de 1. Dans des endroits où il n'y a pas ou peu de salissures, mais non conductrices. La pollution n'a aucune influence. Avec une plage de températures de -40 °C/85 °C, ce connecteur mâle blindable M25 est conçu pour le froid intense et la chaleur intense. Grâce à la tension nominale qualifiée de 250 V et au courant nominal de 5,0 A, il est parfaitement adapté à son domaine d'application.
Caractéristiques générales
Plusless
Référence 09 0041 00 07
Design du connecteur Connecteur mâle
Version Connecteur mâle droite
Verrouillage du connecteur visser
Connexion souder
Indice de protection IP40
Aire de section transversale 0,75 mm² / AWG 18
Passage de câble 5,0-8,0 mm
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 500 Cycles d'accouplement
Poids (g) 40.34
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 250 V
Tension de choc nominale 2500 V
Courant nominal (40 °C) 5,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 1
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM blindable
Raccordement du blindage Serre-câble et cosse à souder
Matériau du boîtier GD-AL anodisé
Matériau du corps de contact PET (UL94 V-0)
Matériau du contact CuZn (laiton)
Revêtement du contact CuSnZn (Optalloy)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 469e6d4e-0818-4a5b-9137-47fe1e55fcc3
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
