Name: M25 Power
Brand: binder
SKU: 09 0043 00 07

Illustration M25 Embase mâle, Contacts: 7, blindable, souder, IP40, Montage frontal — Illustration

Vue 3D M25 Embase mâle, Contacts: 7, blindable, souder, IP40, Montage frontal — Vue 3D

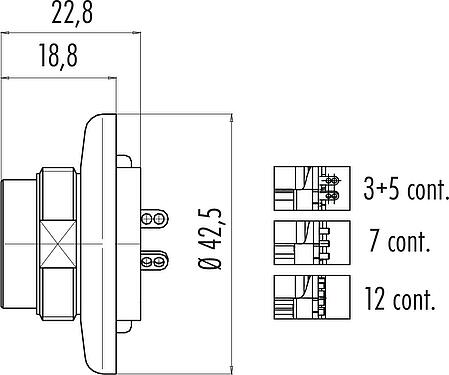

Dessin coté M25 Embase mâle, Contacts: 7, blindable, souder, IP40, Montage frontal — Dessin coté

Instructions de montage / Découpe du panneau M25 Embase mâle, Contacts: 7, blindable, souder, IP40, Montage frontal — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) M25 Embase mâle, Contacts: 7, blindable, souder, IP40, Montage frontal — Disposition des contacts (Côté plug-in)

Cette embase mâle à verrouillage par vis, doté de 7 broches, est conforme à la classe de protection IP40. Il peut être utilisé dans des zones présentant un degré de pollution de 1, notamment dans des environnements où la contamination peut être conductrice ou devenir conductrice par condensation. Avec une plage de températures de -40 °C à 85 °C, ce embase mâle blindable est conçu pour résister aussi bien au froid extrême qu'à la chaleur extrême. Grâce à sa tension nominale de 250 V et à son courant nominal de 5,0 A, il est parfaitement adapté à son domaine d'application.

Plusless

Référence	09 0043 00 07
Design du connecteur	Embase mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	souder
Indice de protection	IP40
Section de raccordement	0,75 mm² / AWG 18
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	46.05
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	250 V
Tension de choc nominale	2500 V
Courant nominal (40 °C)	5,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Écran sur boîtier

Plusless

Matériau du boîtier	GD-AL anodisé
Matériau du corps de contact	PET (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	CuSnZn (Optalloy)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	a18993fe-df4e-406a-b34f-14864be3d65a

Plusless

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Pour verrouiller le connecteur de câble avec le connecteur d'appareil, il est recommandé de serrer la bague filetée à 1,25 Nm. Une clé dynamométrique adaptée est disponible en tant qu'accessoire (référence 07 0082 000).
