  4. RD24 Embase mâle, Contacts: 3+PE, non blindé, pince à visser, IP67, UL, ESTI+, VDE, fixation centrale
Référencee: 09 4223 150 04

RD24 Embase mâle, Contacts: 3+PE, non blindé, pince à visser, IP67, UL, ESTI+, VDE, fixation centrale

RD24, série 693, Connecteurs d‘alimentation
Comparatif
Téléchargements

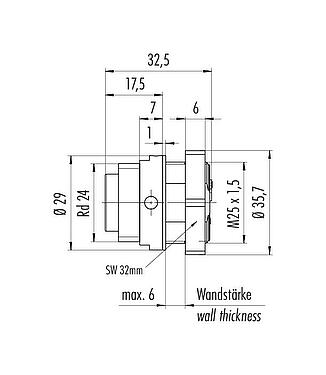

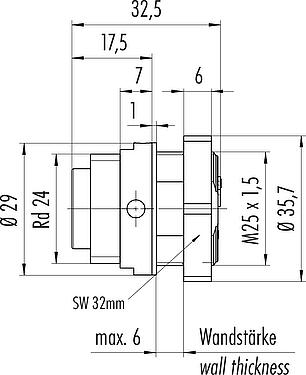

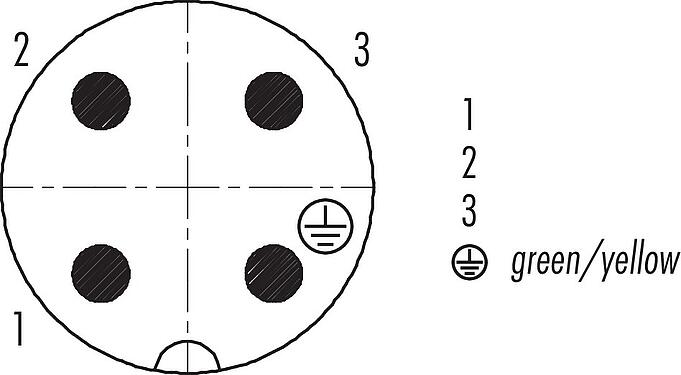

Caractéristiques générales
Plusless
Référence 09 4223 150 04
Design du connecteur Embase mâle
Version Connecteur mâle droite
Verrouillage du connecteur Vis centrale
Connexion pince à visser
Indice de protection IP67
Aire de section transversale max. 2,50 mm² / AWG 14
Plage de températures de/à -40 °C / 100 °C
Durée de vie mécanique > 500 Cycles d'accouplement
Poids (g) 21.29
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 400 V (600 V UL)
Tension de choc nominale 6000 V
Courant nominal (40 °C) 16 A (12 A UL)
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du corps de contact PA
Matériau du contact CuZn (laiton)
Revêtement du contact Ag (argent)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 703ad172-dac4-4ca4-bd43-04783195b05d
Admissions UL, ESTI+, VDE
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  6. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
