RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m

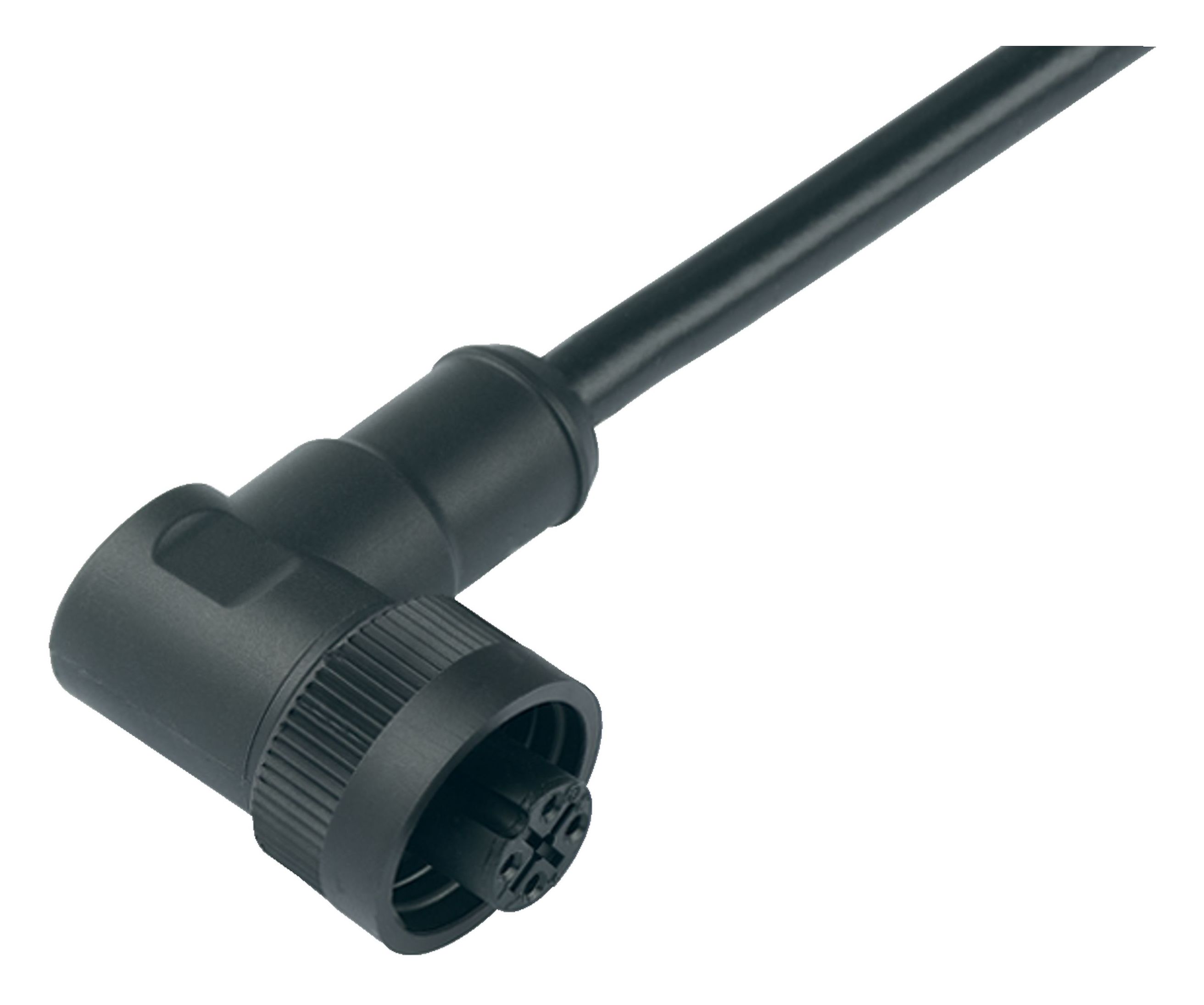

Illustration 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Illustration

Vue 3D 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Vue 3D

Courbe de déclassement 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Courbe de déclassement

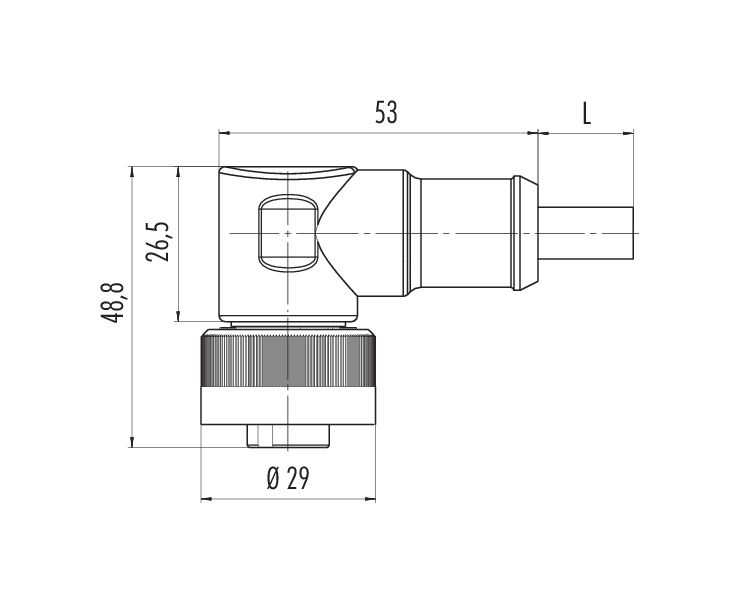

Dessin coté 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Dessin coté

Disposition des contacts (Côté plug-in) 79 0234 20 04 - RD24 Connecteur femelle coudé, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PVC, noir, 4 x 1,50 mm², 2 m — Disposition des contacts (Côté plug-in)

Référence	79 0234 20 04
Design du connecteur	Connecteur femelle coudé
Longueur du câble	2 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version	Connecteur d‘angle femelle
Verrouillage du connecteur	visser
Connexion	surmoulé sur le câble
Indice de protection	IP67
Aire de section transversale	1,50 mm² / AWG 16
Plage de températures de/à	-25 °C / 80 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	280.50
Numéro de tarif douanier	85444290
Pays d'origine	DE

Tension nominale	400 V
Tension de choc nominale	6000 V
Courant nominal (40 °C)	16,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du corps de contact	PA12
Matériau du contact	CuZn (laiton)
Revêtement du contact	Ag (argent)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	cf189ba5-e5f0-44c3-9d01-f4a238430b8b

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Structure du câble
Diamètre de câble	8,6 mm
Section transversale	4 x 1,50 mm²
Matériau de la gaine	PVC
Isolation du toron	PVC
Structure du toron	28 x 0,25 mm
Couleur du câble	noir
Propriétés mécaniques
Rayon de courbure de câble fixe	≥ 7,5 x Ø
Rayon de courbure de câble mobile	≥ 15 x Ø
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-5 °C / 80 °C
Plage de temp. câble fixe de/à	-20 °C / 80 °C
Autres caractéristiques
Sans halogène	non
