  4. RD30 Connecteur mâle coudé, Contacts: 4+PE, 10,0-12,0 mm, non blindé, pince à visser, IP65, ESTI+, VDE
Référencee: 99 0709 70 05

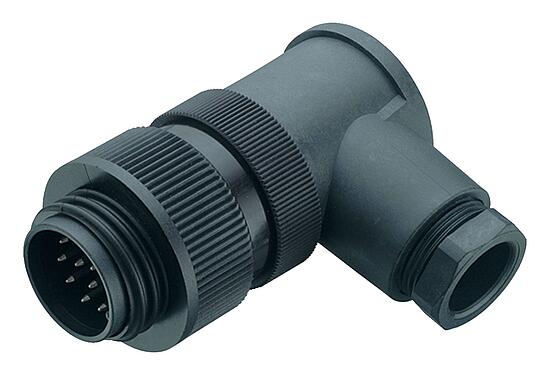

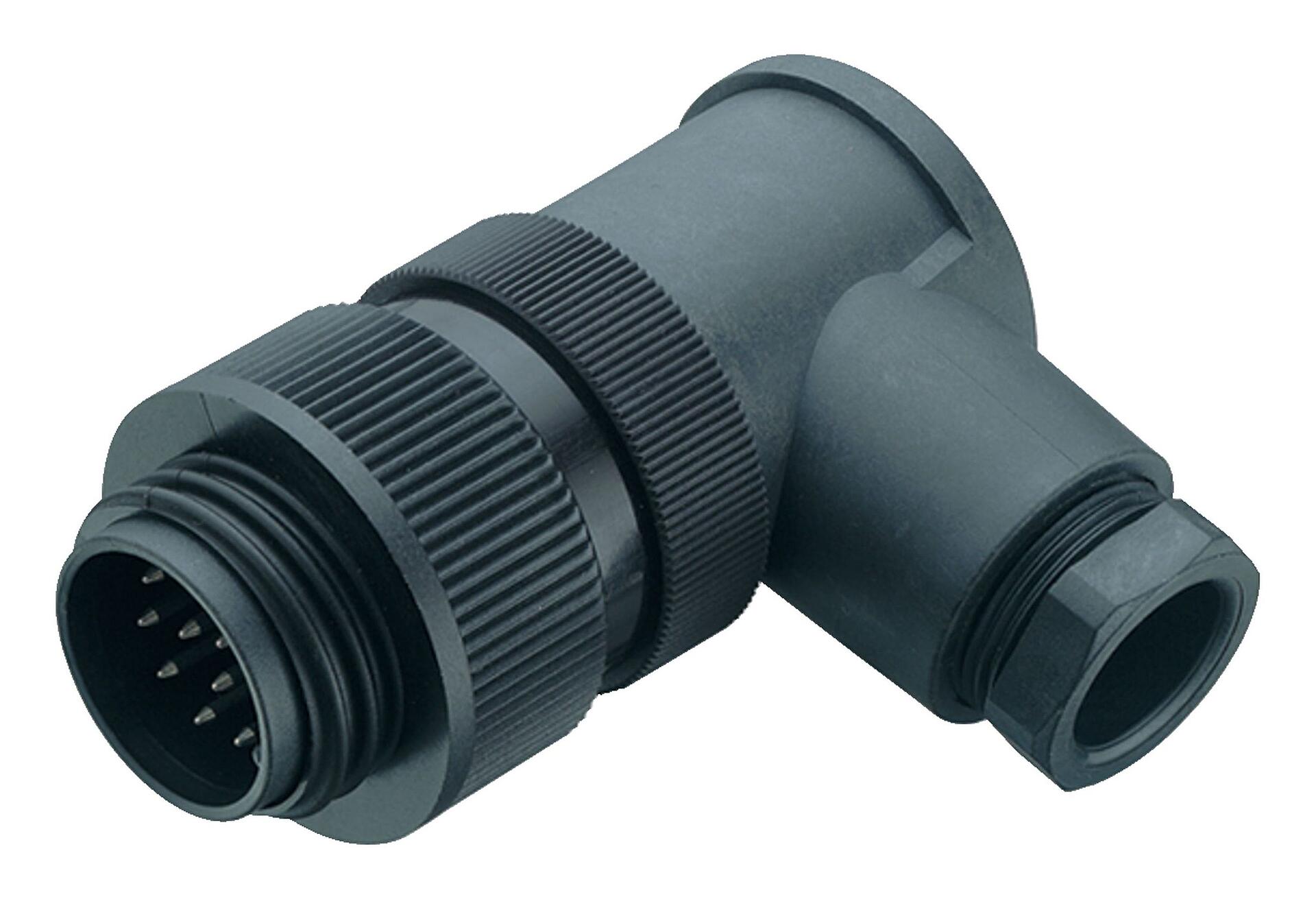

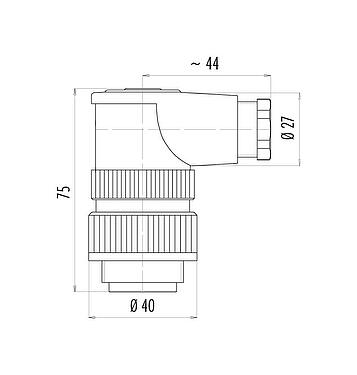

RD30 Connecteur mâle coudé, Contacts: 4+PE, 10,0-12,0 mm, non blindé, pince à visser, IP65, ESTI+, VDE

RD30, série 694, Connecteurs d‘alimentation

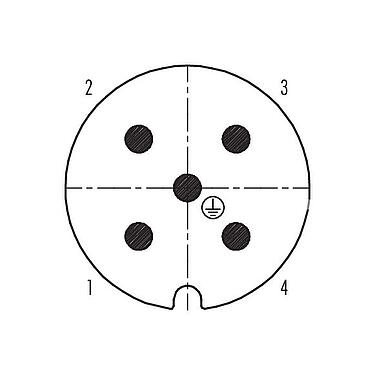

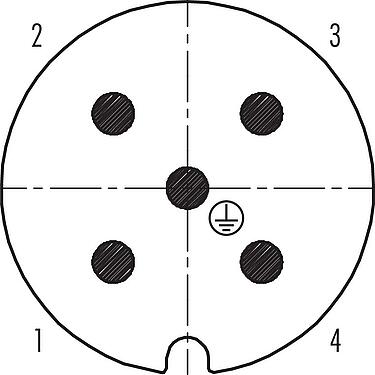

Nombre de contacts disponibles
Comparatif
Téléchargements
Ce connecteur mâle coudé avec verrouillage à vis et un nombre de broches de 4+PE est selon sa classe de protection IP65 Étanche à la poussière et une protection complète contre les contacts. Protégé contre la poussière en quantités nocives. Protection contre les jets d'eau (buse) sous tous les angles. Il peut être utilisé dans des zones avec un degré de pollution de 3. Dans des endroits où il peut y avoir une contamination conductrice ou pouvant devenir conductrice par condensation. Avec des températures allant de -40 °C/100 °C, ce connecteur mâle coudé RD30 non blindé est conçu à la fois pour le froid intense et la chaleur intense et possède l'approbation ESTI+, VDE. En raison de la tension nominale qualifiée de 400 V et du courant nominal de 20,0 A, il est parfaitement adapté à son domaine d'application.
Caractéristiques générales
Plusless
Référence 99 0709 70 05
Design du connecteur Connecteur mâle coudé
Version Connecteur d‘angle mâle
Verrouillage du connecteur visser
Connexion pince à visser
Indice de protection IP65
Aire de section transversale 2,50 mm² / AWG 14
Passage de câble 10,0-12,0 mm
Twistabilité 45° (8 options de codage)
Plage de températures de/à -40 °C / 100 °C
Durée de vie mécanique > 500 Cycles d'accouplement
Poids (g) 85.66
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 400 V
Tension de choc nominale 6000 V

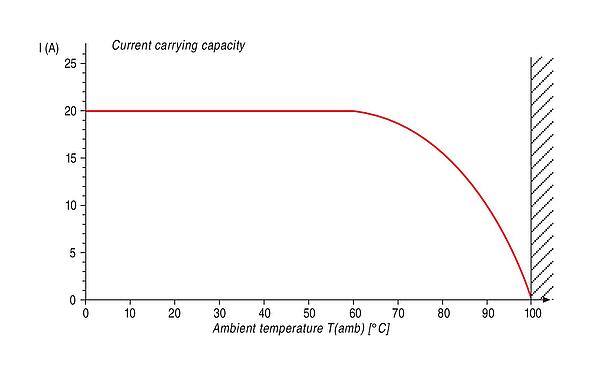

Courant nominal (40 °C) 20,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du boîtier PA
Matériau du corps de contact PA (UL94 HB)
Matériau du contact CuZn (laiton)
Revêtement du contact Ag (argent)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 52e5ebf1-75f3-4337-b2e5-ceb13906729f
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  6. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.

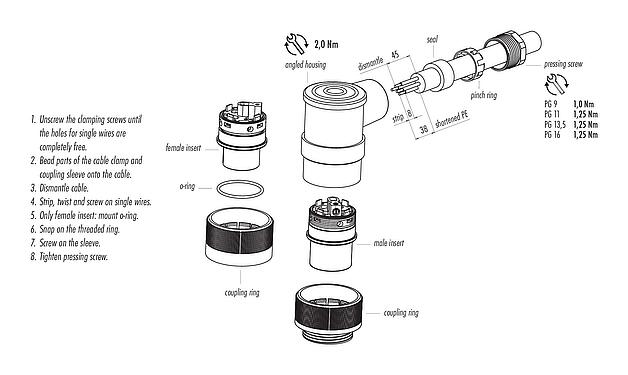

  7. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
